Restauration Chassis

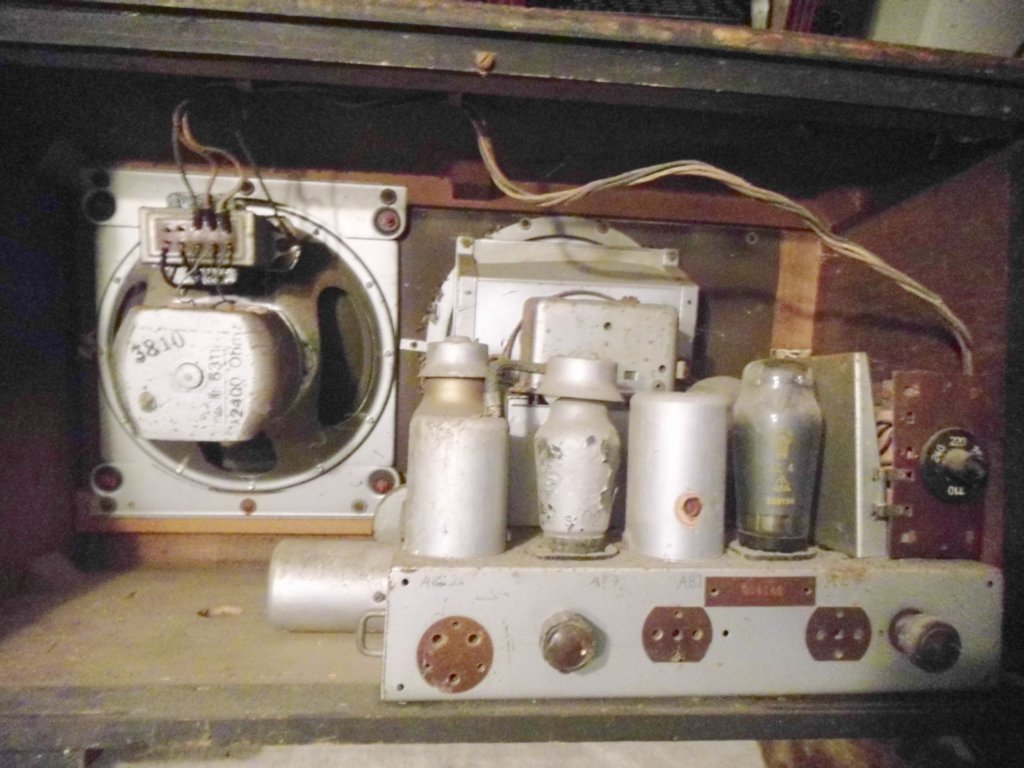

 Rückansicht

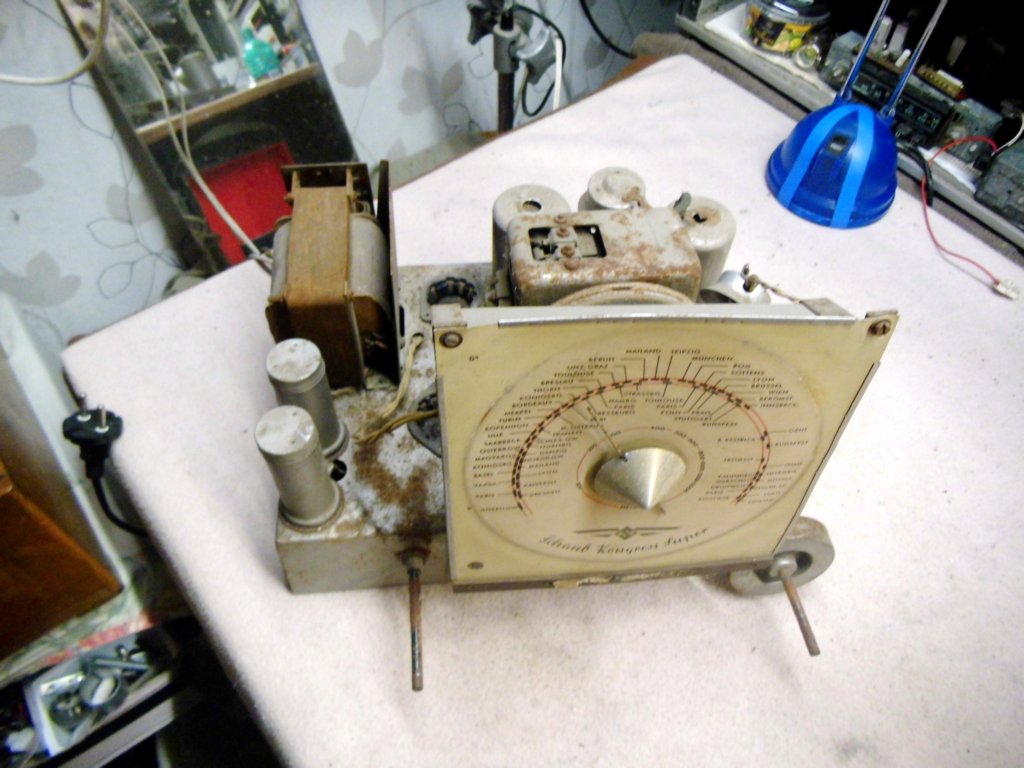

Chassis ausgebaut, die Chassis- Oberseite ist etwas rostig

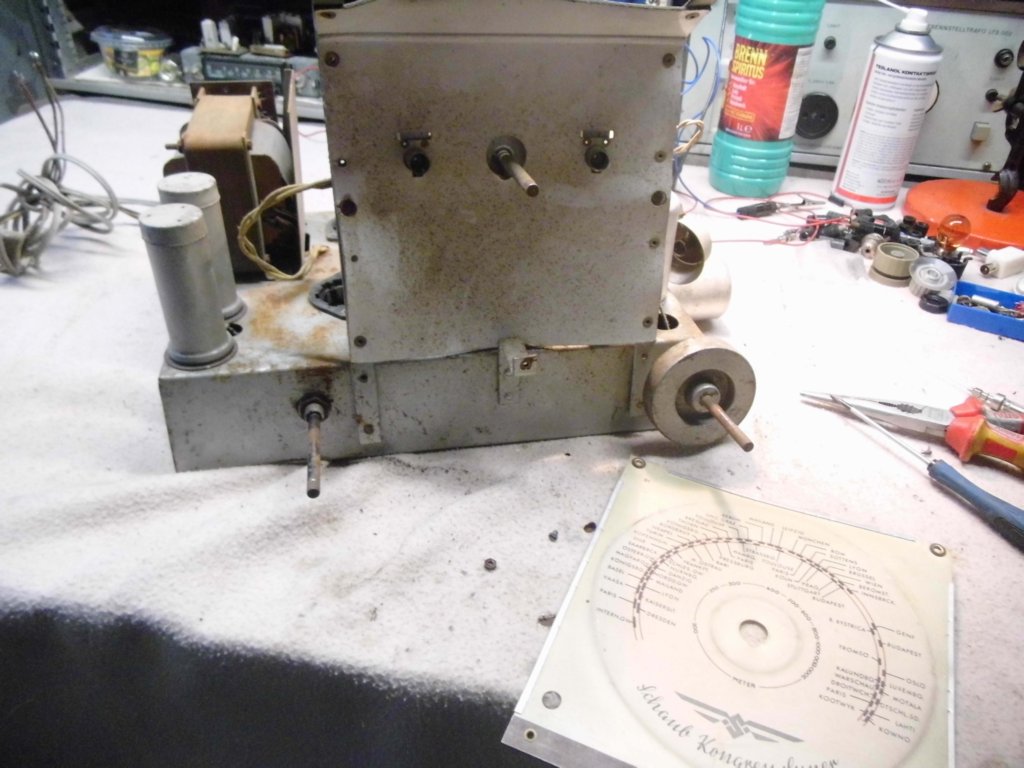

Die Skalenhalterung ist dreckig, die Papptafel verbogen

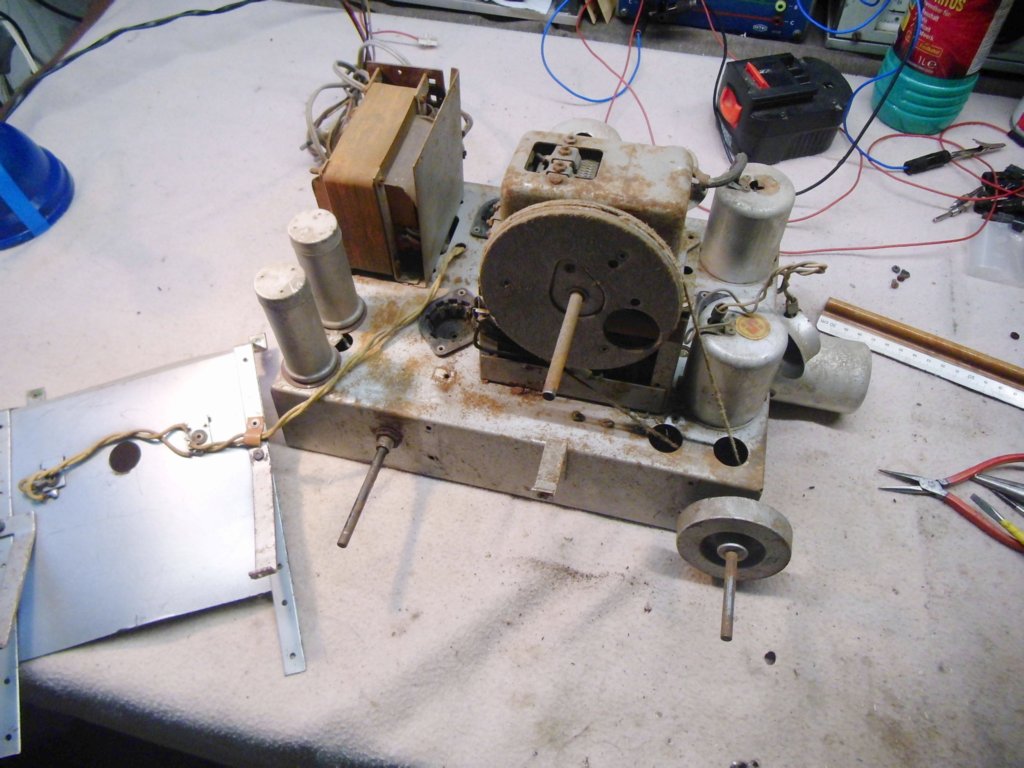

Skalenhalterung abmontiert

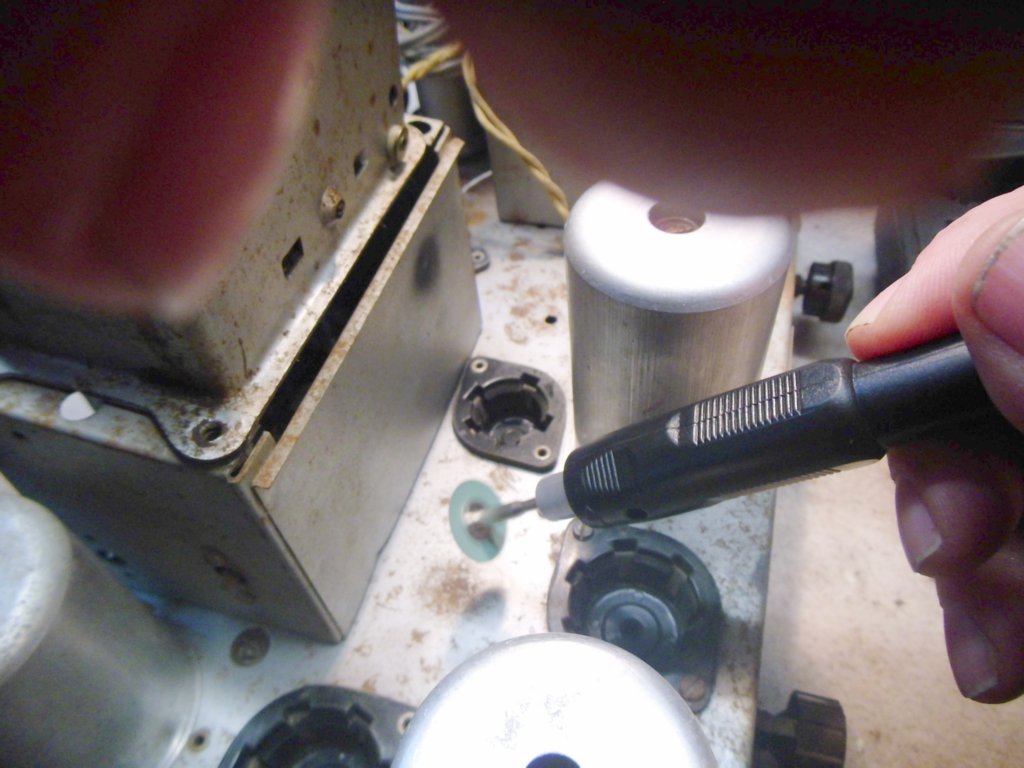

Entrosten des Chassis mit Handschleifer (ähnlich Dremel), dieser hat 30000 U/min, und wahlweise einen Einspanner, oder eine auf diesen aufsetzbare, biegsame Welle mit einen Einspanngriff, hier mit aufgesetzter Sandpapierscheibe.

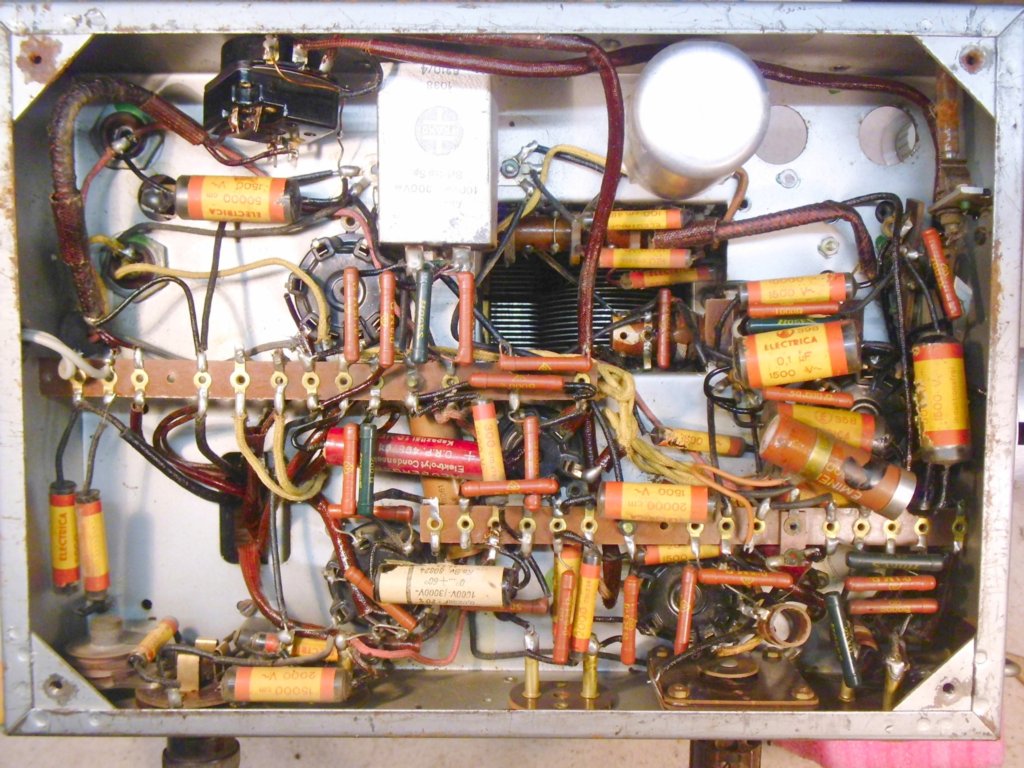

Chassis- Untenansicht. Jede Menge Papierkondensatoren...

Erste Maßnahme: die "Große Kondensator- Kur", erstmals mit Messung

Wie zu erwarten: Alle Papierkondensatoren waren defekt, und es gab im Gerät auch Glimmerkondensatoren in einer Bakelitwanne und in vernieteter Form.
Messungen zeigten alle Kondensatoren mit zu hoher Kapazität an, und es ließ sich bei den meisten Kondensatoren ein meßbarer Isolationswiderstand feststellen.
Damit waren in einem Gerät bis auf den Drehkondensator tatsächlich ALLE Kondensatoren defekt.

Da ich alle Kondensatoren tauschen mußte, kam ich an alle relevanten Stellen, um erstmals eine gründliche Messung des Einflusses alter Kondensatoren auf Baugruppen und Stufen im Betrieb machen zu können.

Für diese Messung habe ich eine eigene Seite gemacht,  hier ist der Bericht.

Kondensatoren- Anfertigung

Ausgangsmaterialien

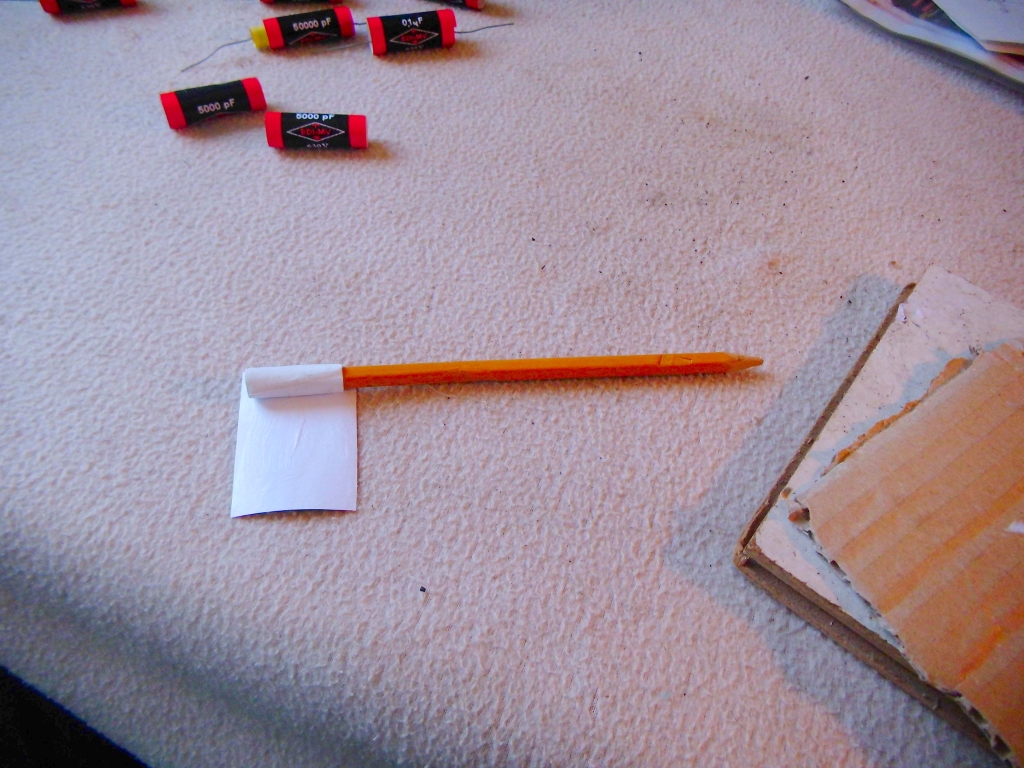

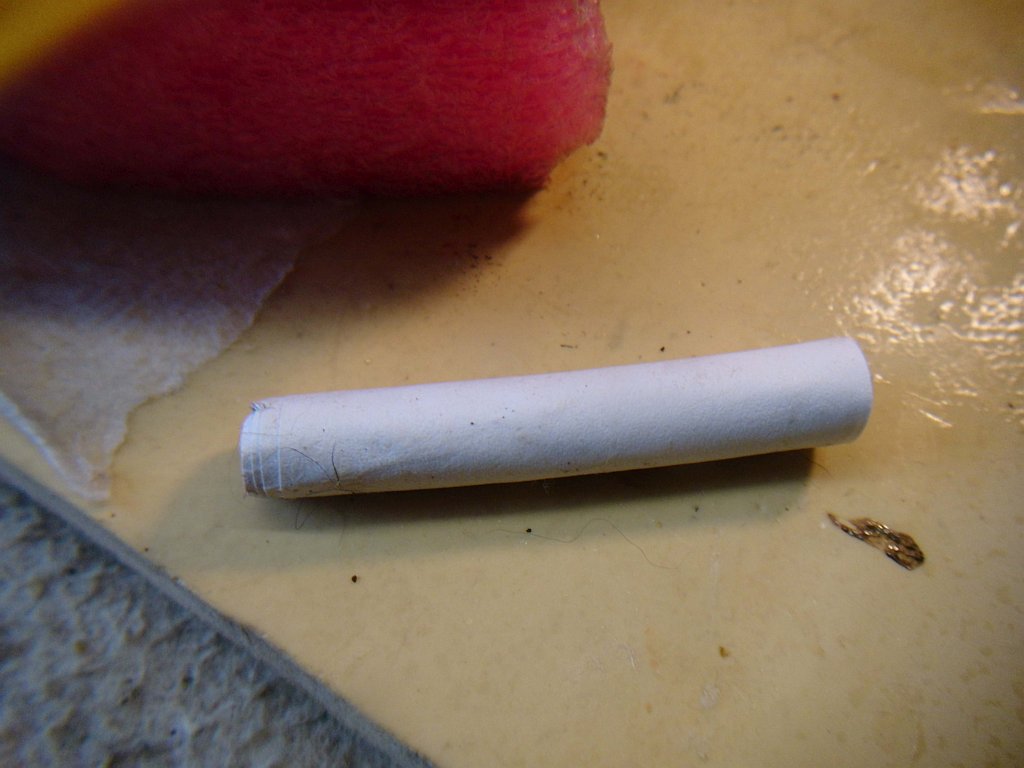

Kondensatorröllchen aus Druckerpapier über Bleistift gerollt.

Papierröllchen aus Druckerpapier, über einen Bleistift oder Kugelschreiber gerollt, mit Pritt- Stift geklebt.


Kondensatoren- Auswahl

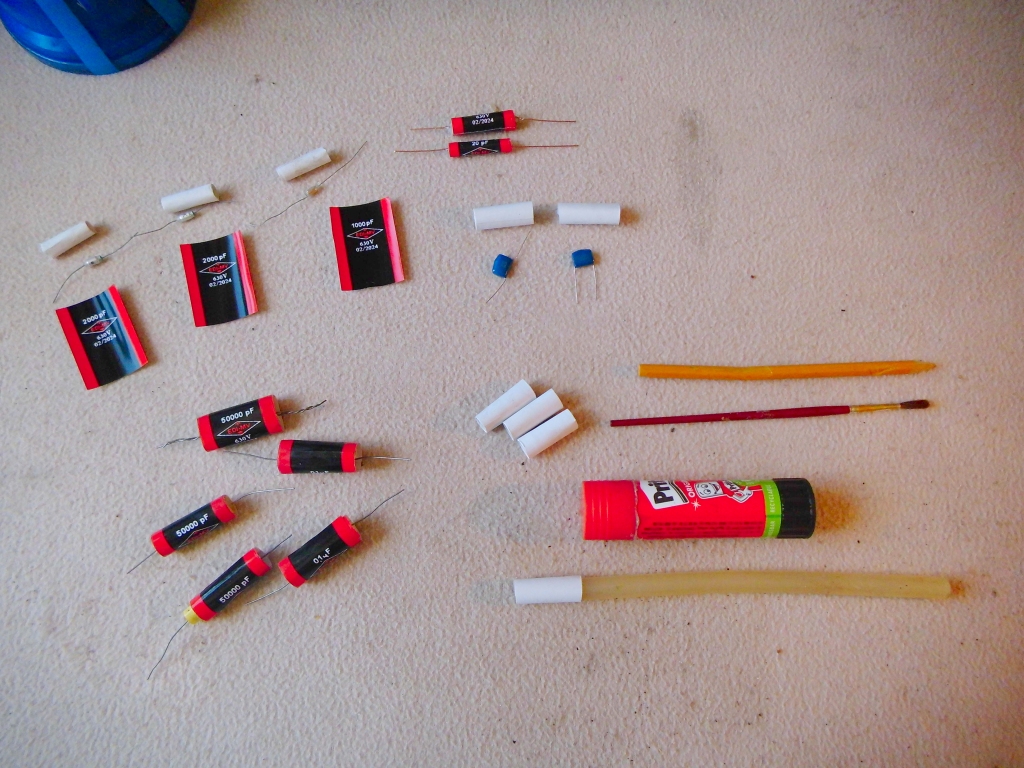

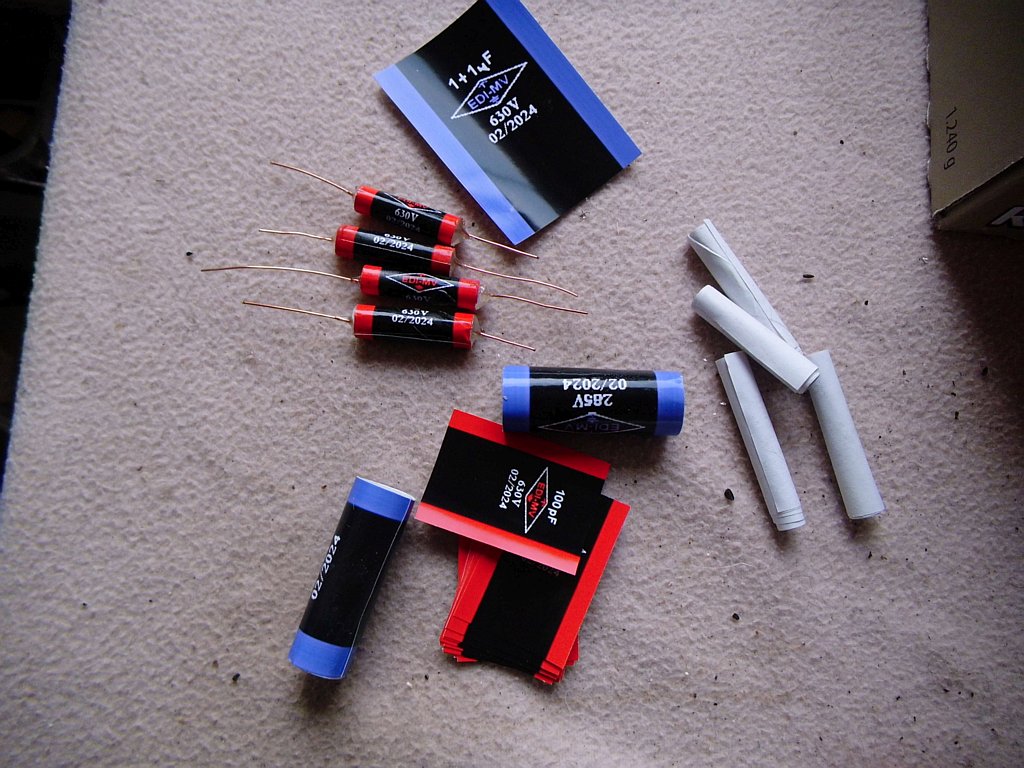

Material für Kondensatoren, Etiketten aus dem Tintenstrahdrucker, Hochglanz- Fotopapier, geht aber auch ohne Hochglanz, mit normalem Papier

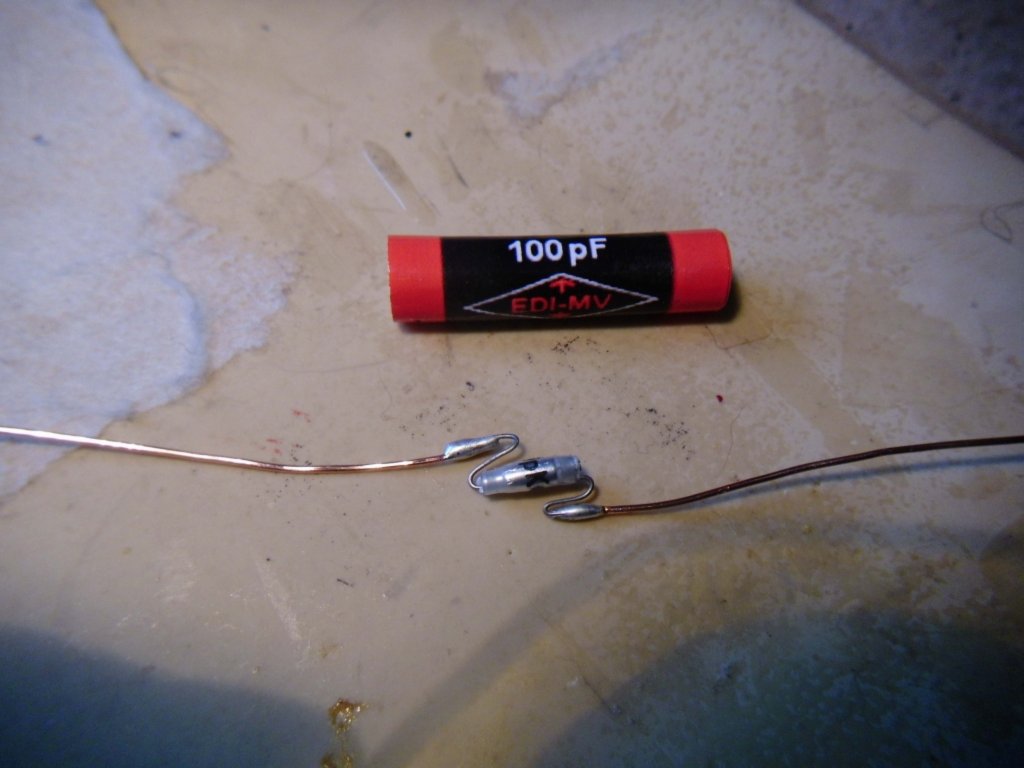

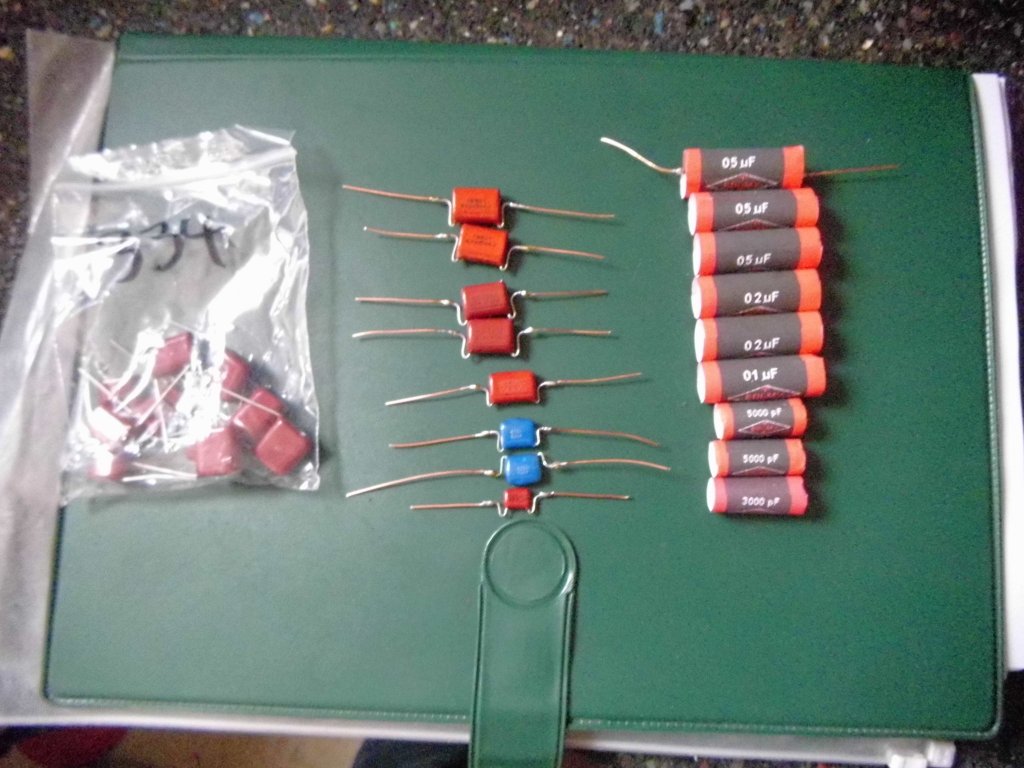

Neue Kondensatorern vorbereiten


Auch die radialbedrahteten Kondensatoren für Leiterplatten- Bestückung sind verwendbar. (Bild von der Restauration eines anderen Gerätes)

Achtung: Bei Leiterplatten- Bauelementen die Anschlüsse verlängern- sorgfältigst löten ! Mit Lupe die Lötstellen kontrollieren !
Bei Einbau ohne Pappröllchen:
Isolierschlauch auf die langen Drähte. Größere Werte sind schwerer, Gefahr von Drahtbrüchen durch Vibrationen, also Gewicht abfangen, an einem anderen Bauelement mit Bindfaden sichern !

Kondensator zusammengesetzt, seitlich Heißkleber eingefüllt

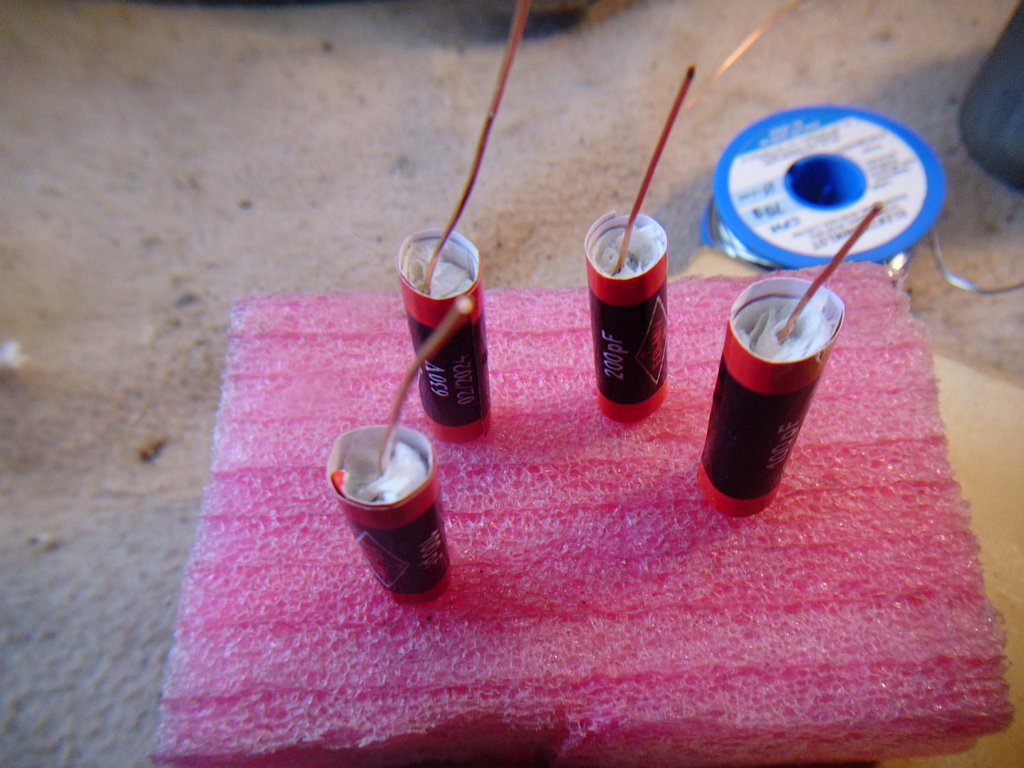

Wärmeschutz: Zellstoff, darauf kommt der Heißkleber

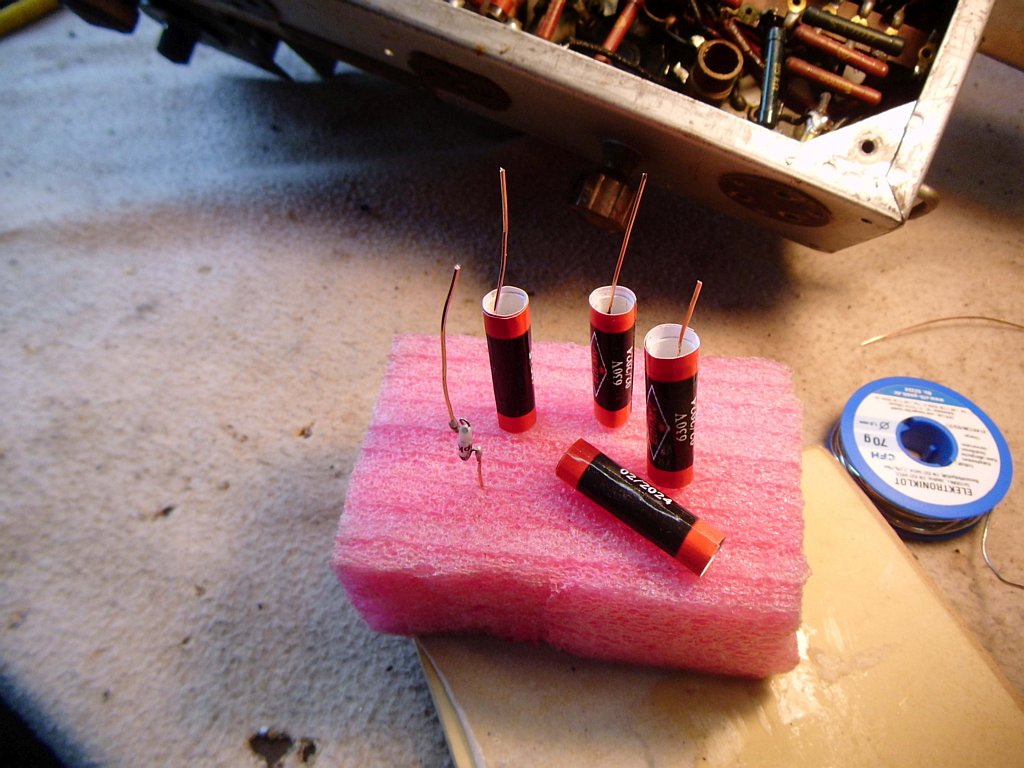

Fertig zum Befüllen mit Heißkleber

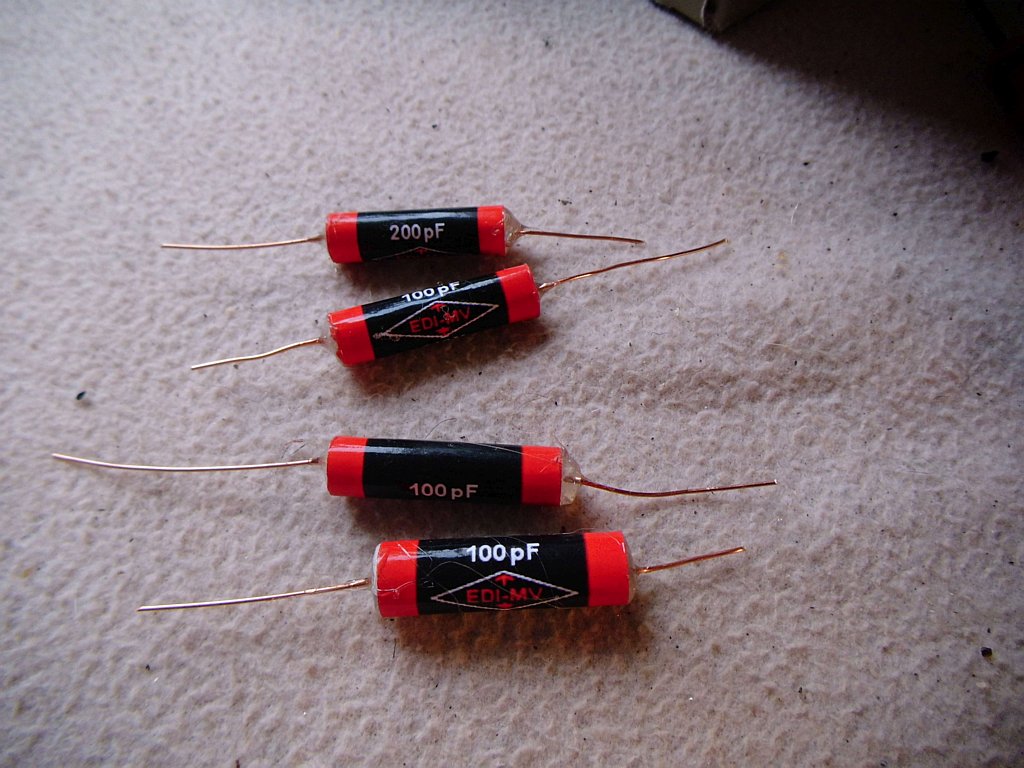

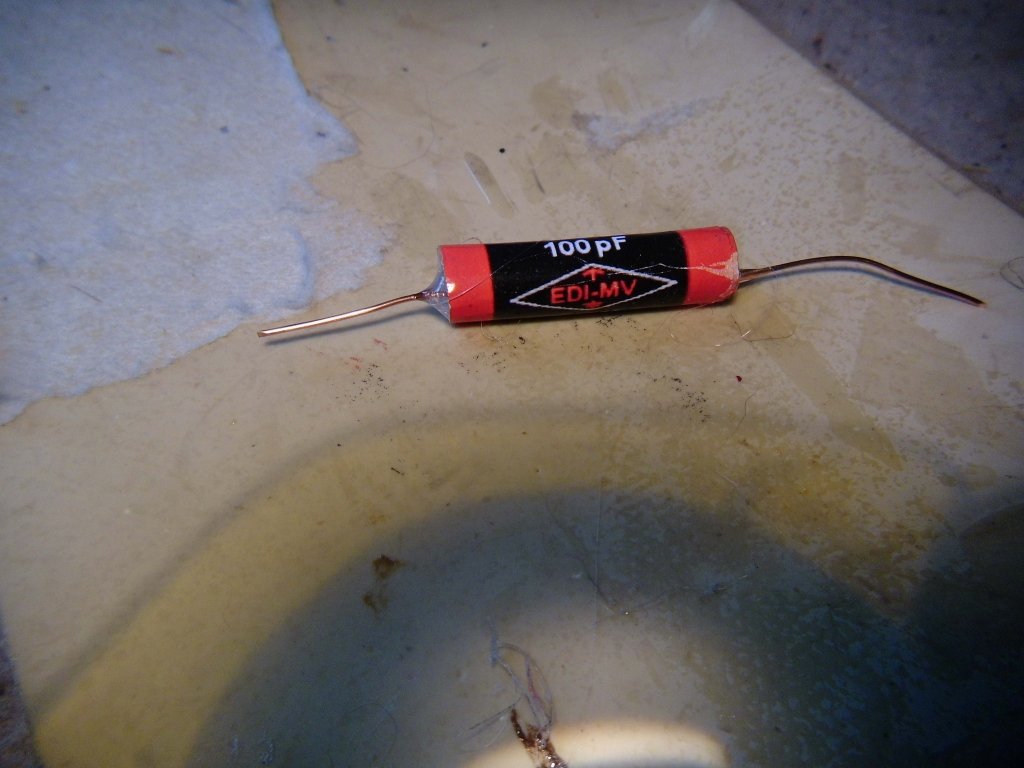

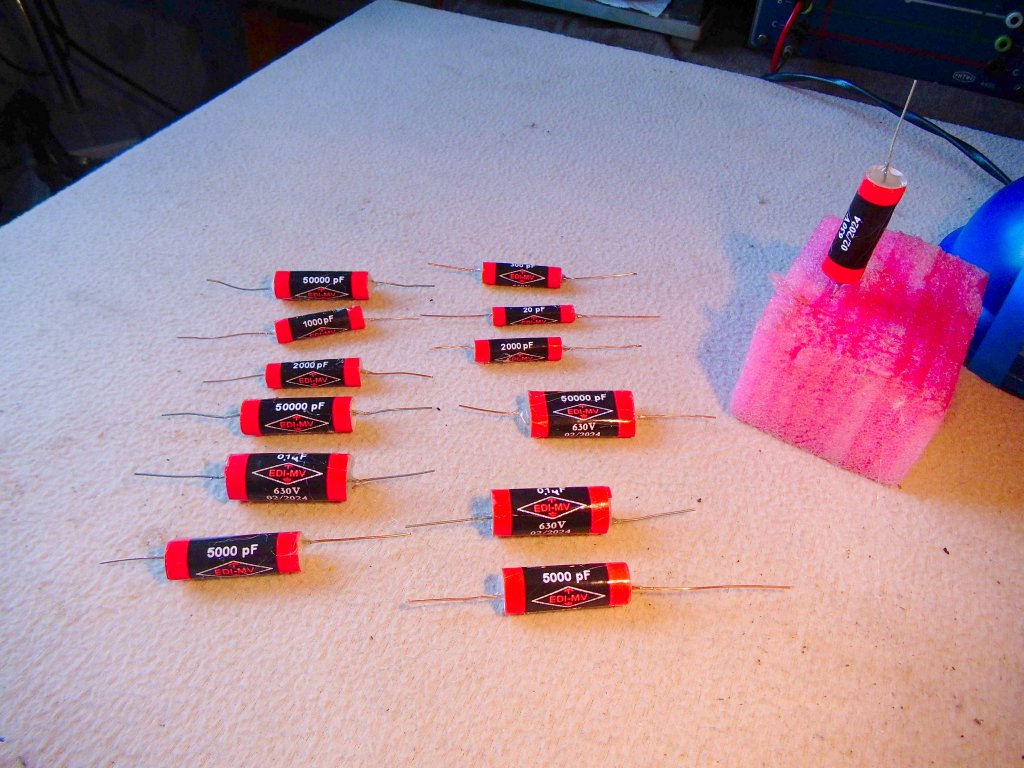

Fertige "Edi- Kondensatoren

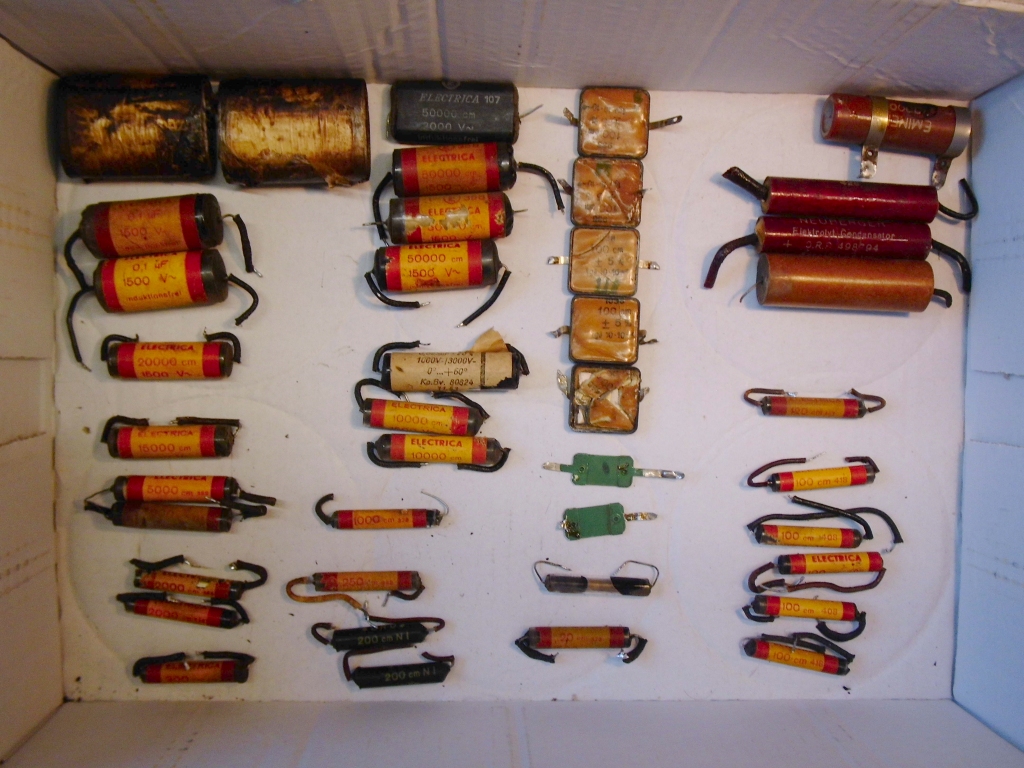

"Ausbeute" an Defekt- Kondensatoren = 100% (außer Drehko).
Die 2 Netz- Elkos sind auch defekt, verbleiben aber -totgelegt- aus optischen Gründen im Gerät.
Die  beiden Wickel links oben stammen aus dem Blech- Blockkondensator, rechts oben sind 2 Niedervolt- Elkos, die quadratischen Kondensatoren und die beiden grünen Flach- Rechtecke sind Glimmerkondensatoren, alle anderen, gelb/ rot und schwarz, sind übliche Papierkondensatoren im Glasröhrchen.
Oben rechts ein Widerstand, der nicht defekt ist, aber später eingebaut wurde, viel zu groß dimensioniert, außerdem falscher Widerstandswert.

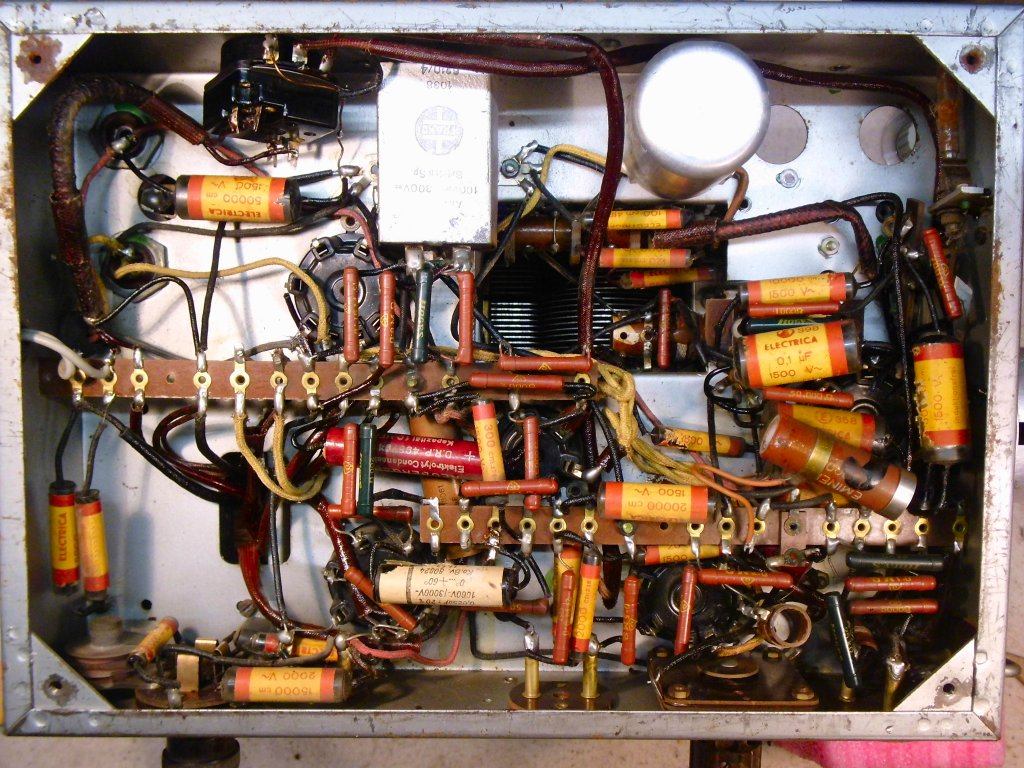

Kongreß Unterseite original

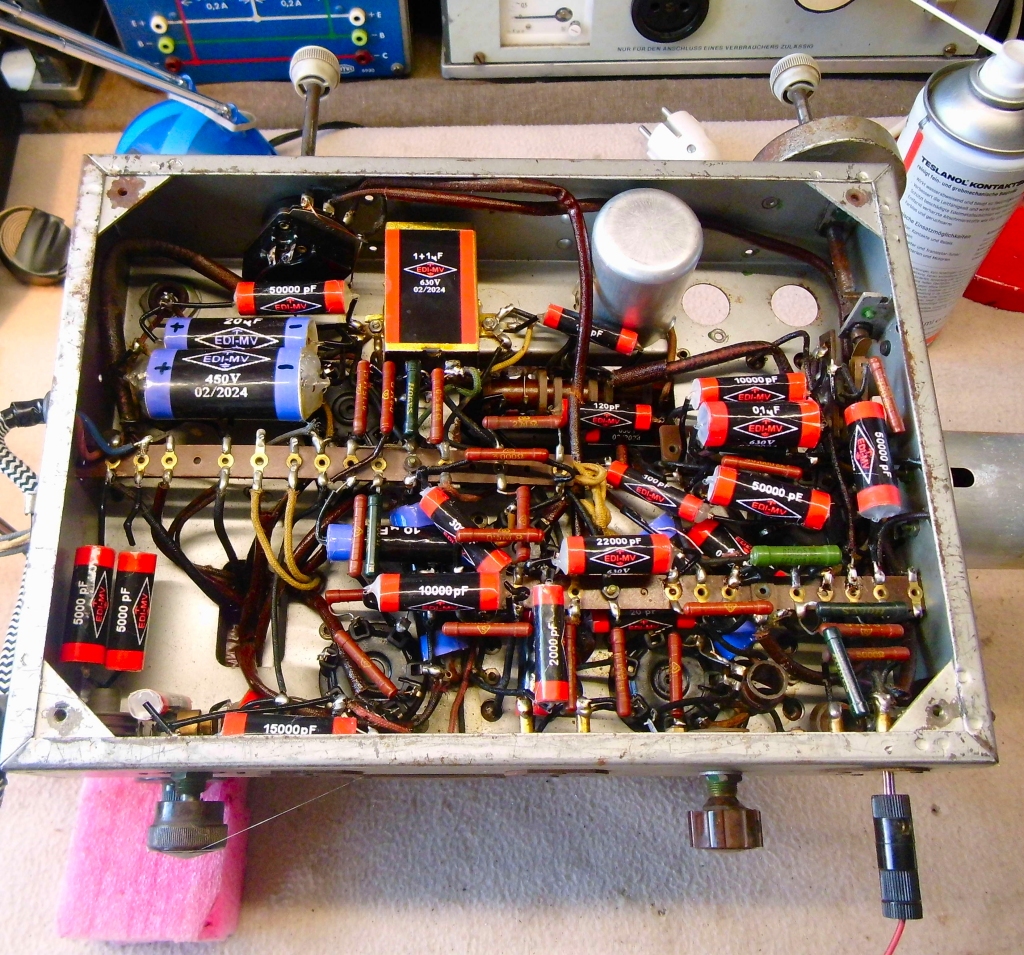

 Und so sieht das Chassis- Innenleben jetzt aus. Anstelle Becher- Netz- Elkos sind  "Edi- Kondis" unter dem Chassis im EInsatz. Auch die anderen Elkos sing getauscht, die neuangefertigten Elkos sind schwarz- blau.
