Vorstellung des Statron 4209

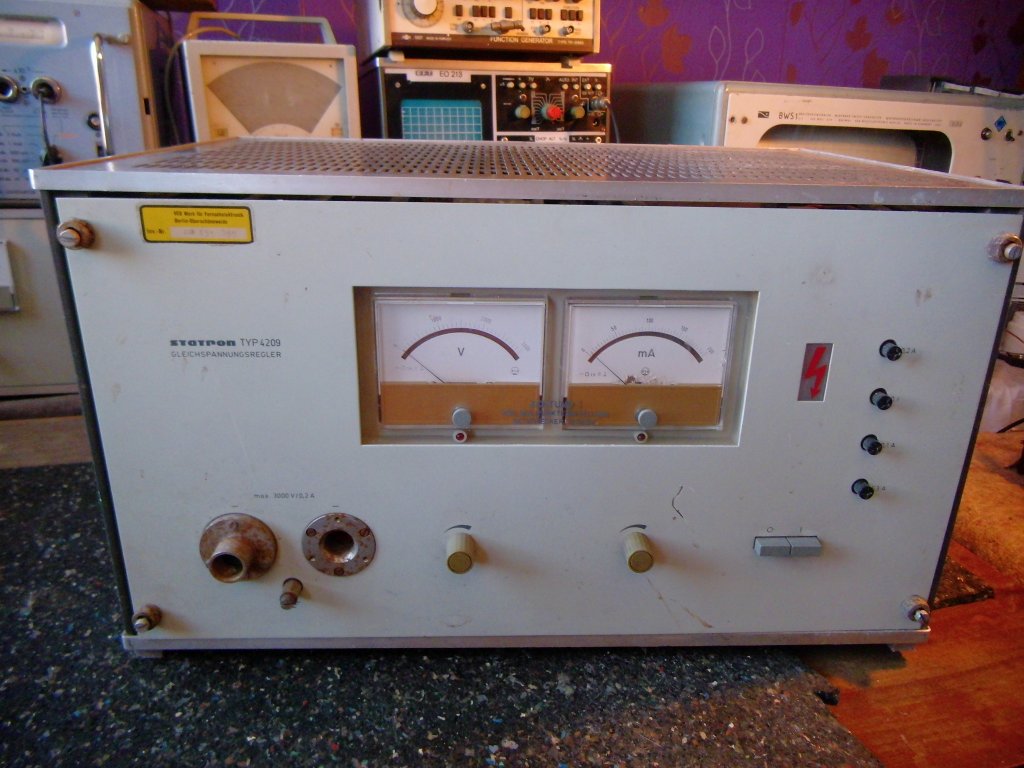

Frontansicht. Flugrost an den blanken Metallteilen.

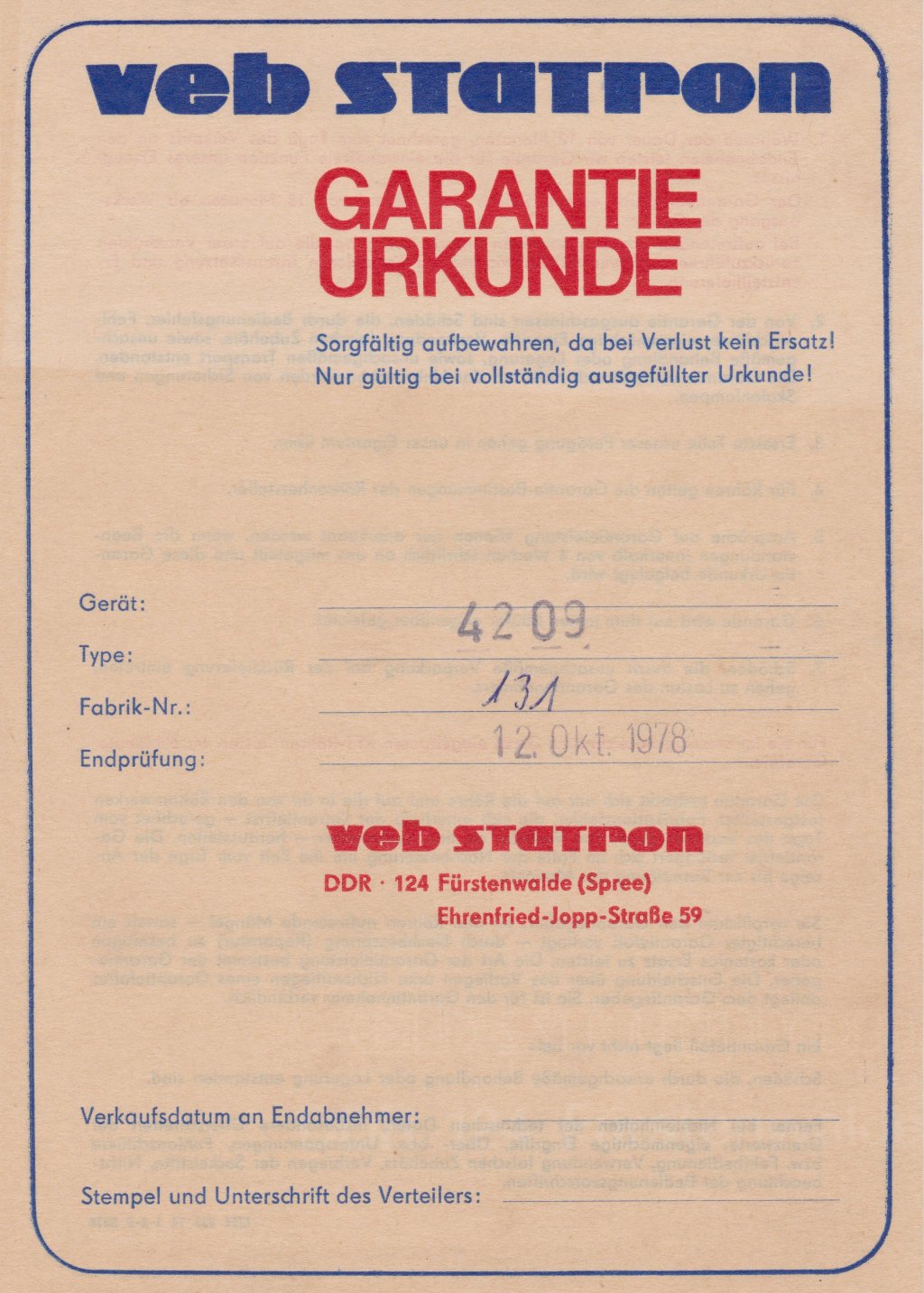

Die Garantieurkunde habe ich auch noch- ob ich noch Ansprüche anmelden kann ?
:-)

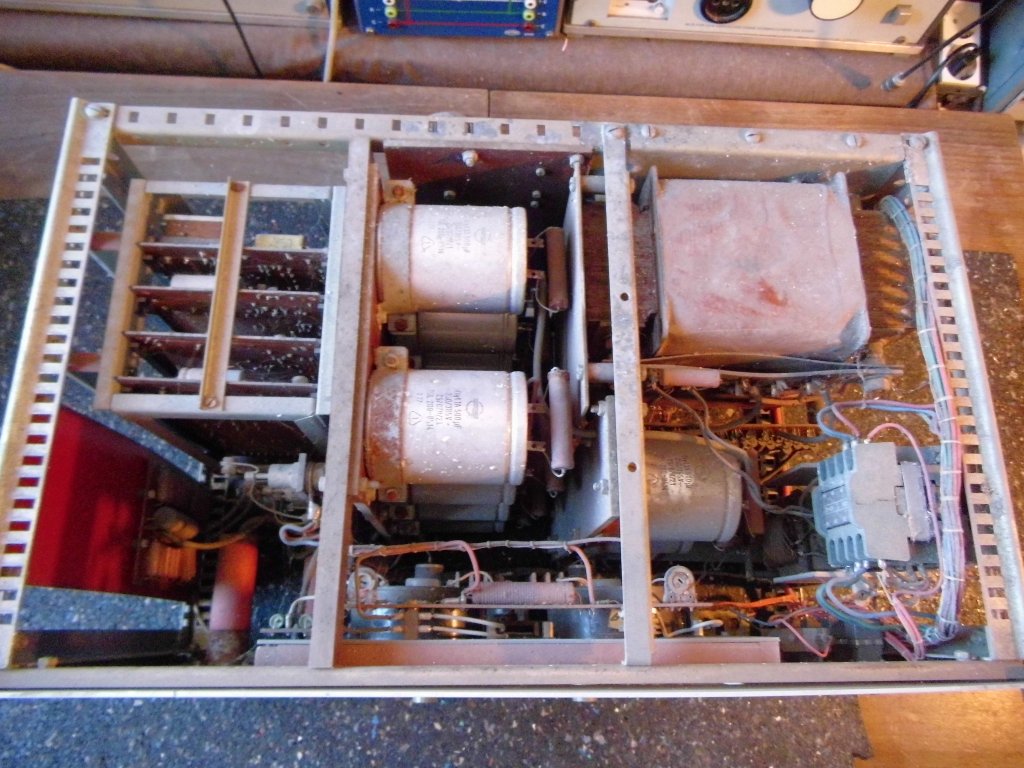

Draufsicht, rechts der gewaltige Hochspannungstrafo, darunter rechts das Einschaltrelais des Gerätes, mit Selbsthalteschaltung und Unterbrecher- Kontakten, die von der Steuerung ausgelöst werden können. In der Mitte die gewaltigen Ladekondensatoren.

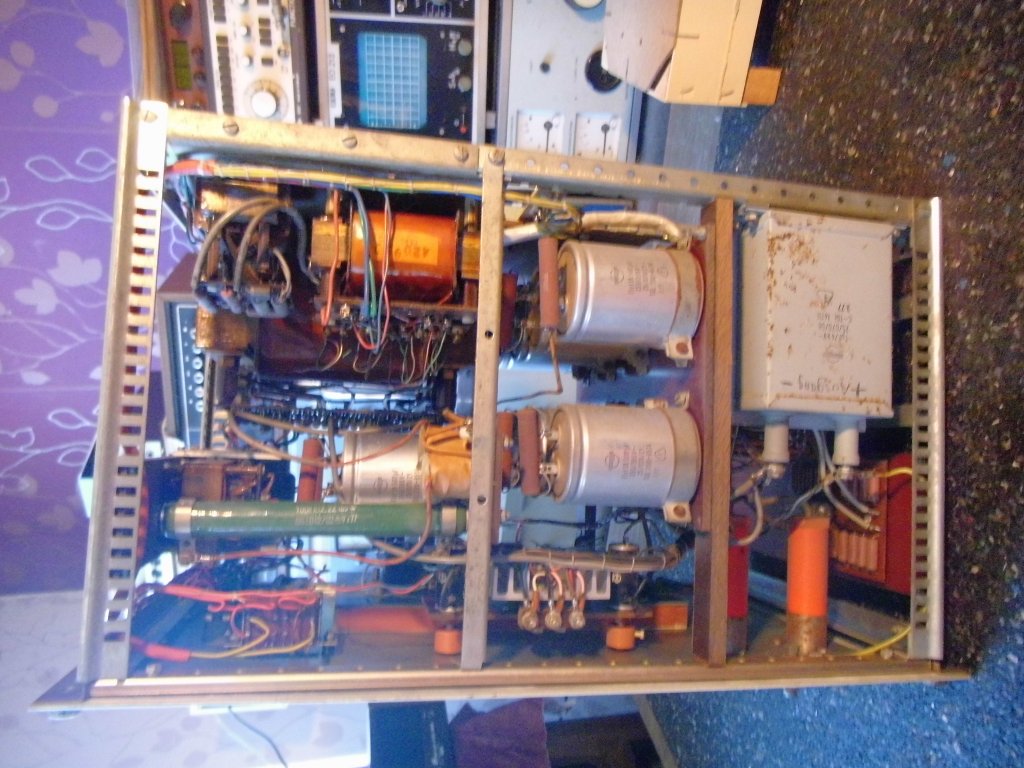

Untenansicht, mittig die Ladekondensatoren, rechts der Ausgangskondensator 1µF, 4000V

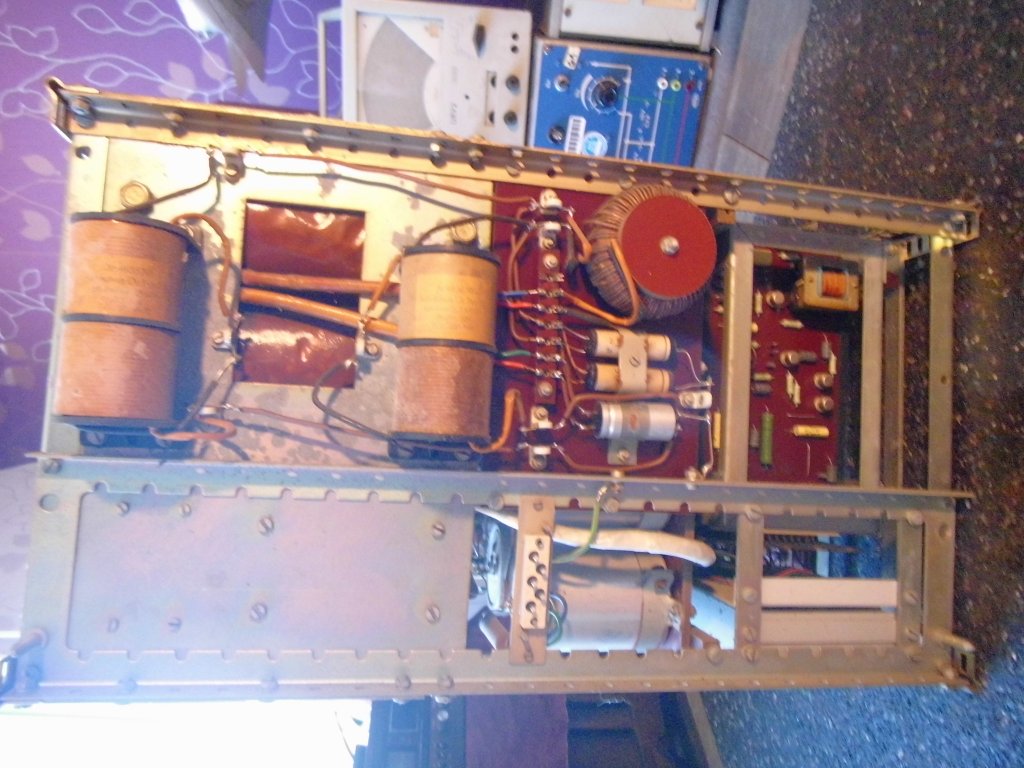

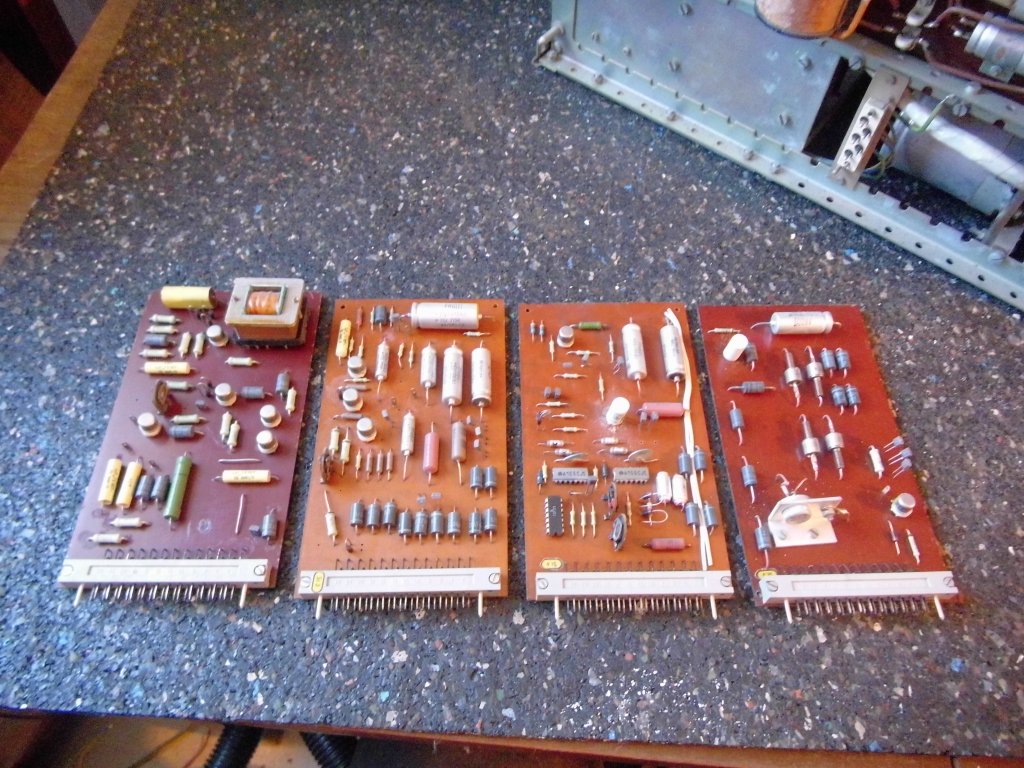

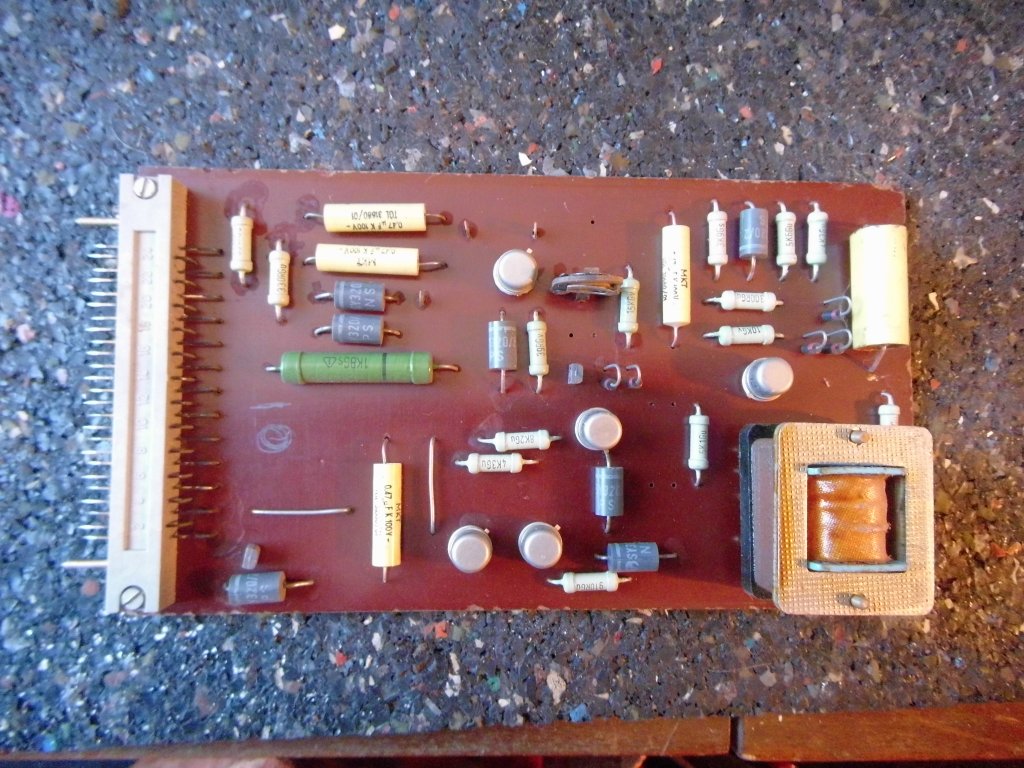

Rückansicht, links die Entstördrosseln, mittig das Netzfilter, rechts die Steuer- Leiterplatten

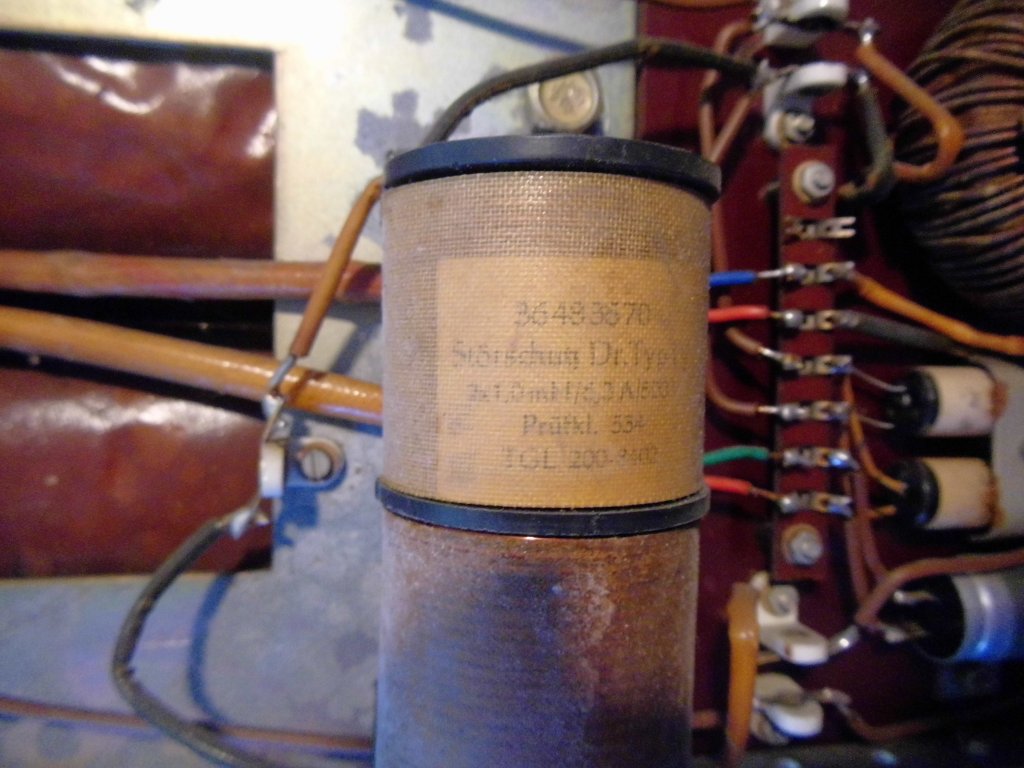

Entstördrossel

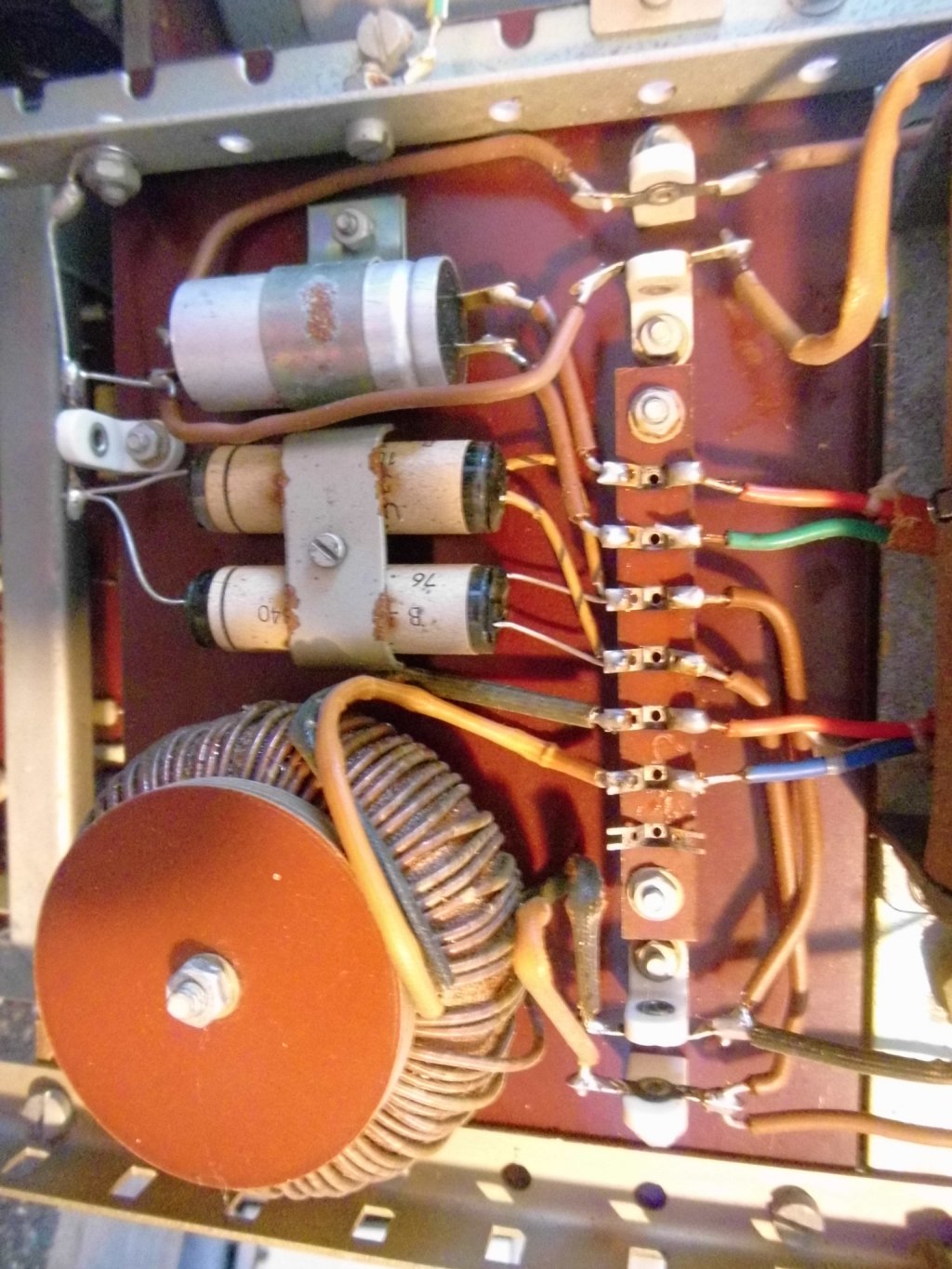

Netzfilter- über der Drossel 2 Papier/ Teerkondensatoren "Teeries"

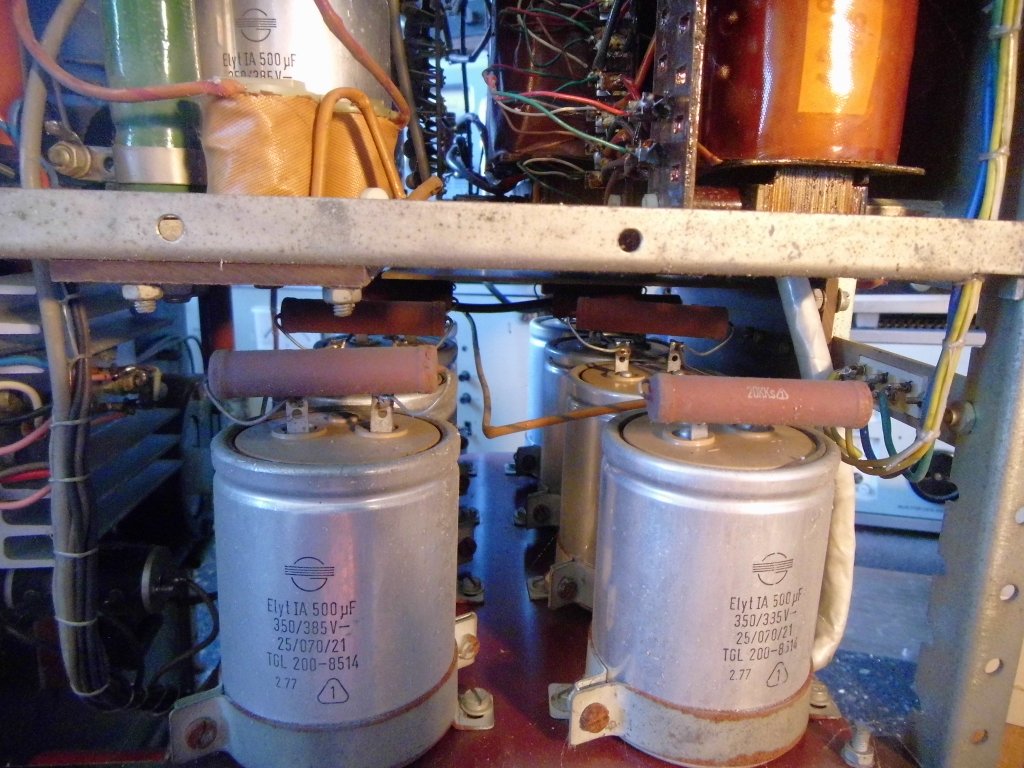

Ladekondensatoren 10 x 500µF, 350/385V

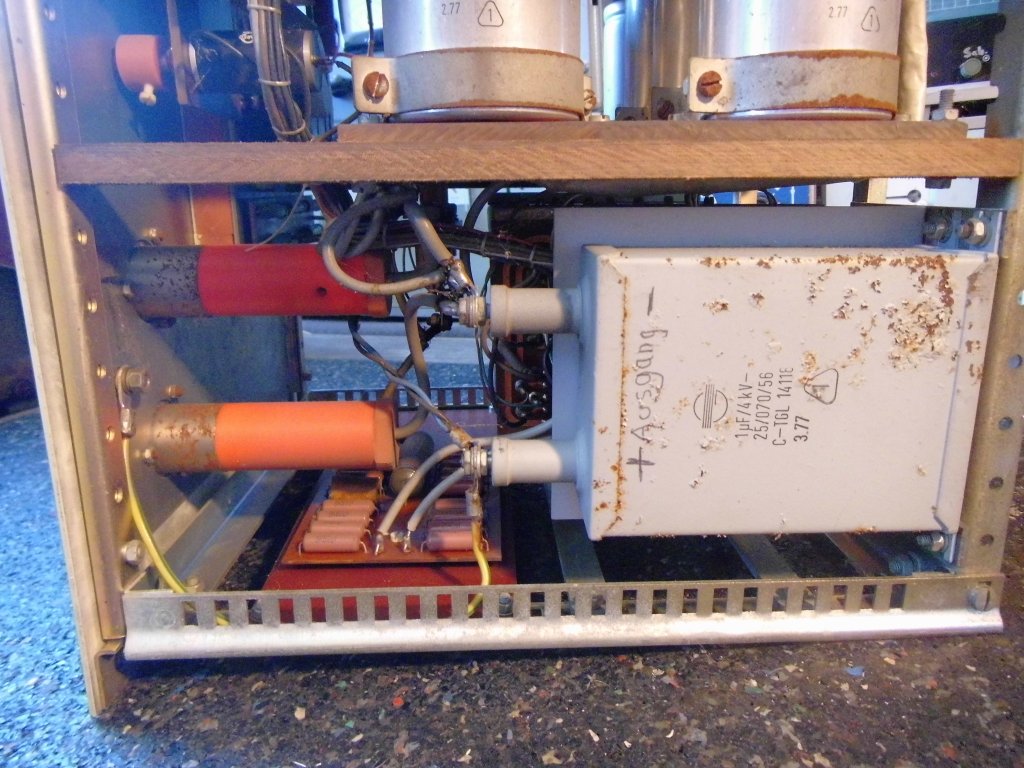

Ausgangsblock 1µF/ 4000V
