Andere Detektoren- Der elektrolytische Detektor

Die Bilder können vergrößert werden: Rechtsklick auf das Bild, im Kontextmenü "Grafik anzeigen" auswählen.

Der elektrolytische Detektor wurde von Fessenden entwickelt, er besteht aus zwei Elektroden aus verschiedenenen aterialien, etwa Zink und Platin, die in verdünnte 20%ige Schwefelsäure oder Salpetersäure eintauchen.

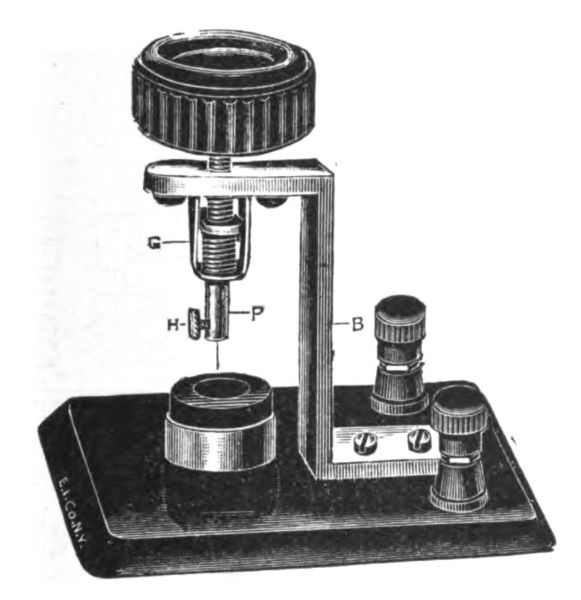

Elektrolytischer Detektor, sehr am Kristalldetektor- Aufbau orientiert, Quelle QAZ

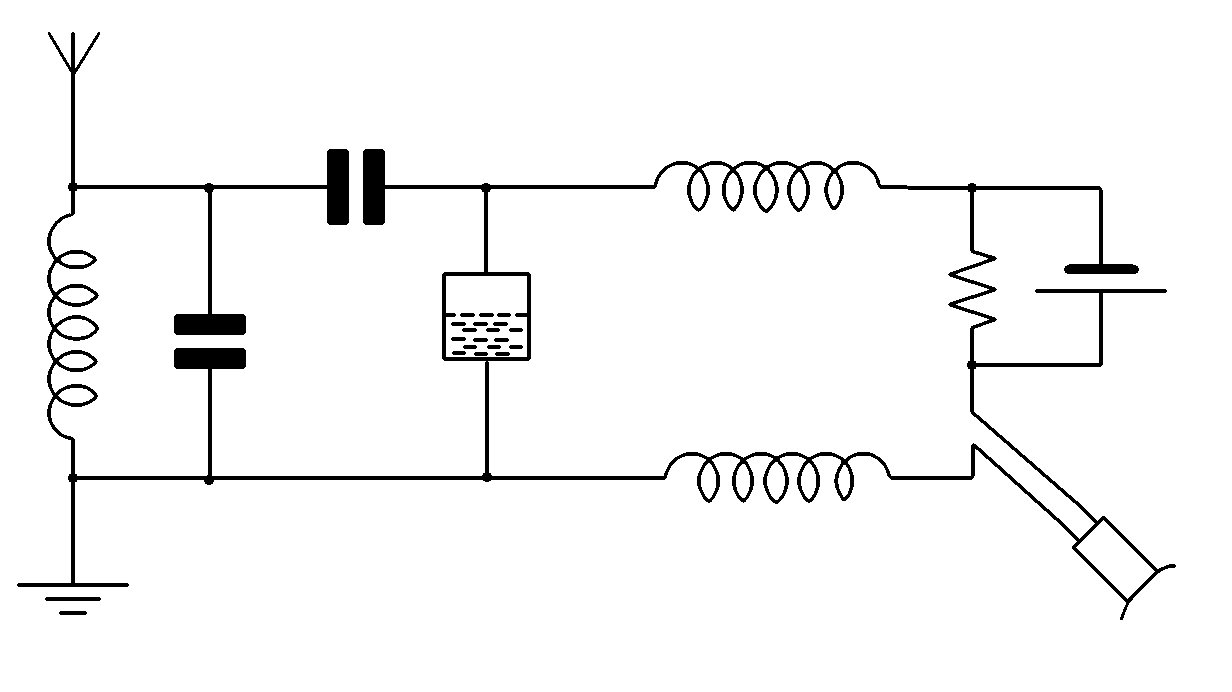

Schaltplan, Batteriespannung 5- 6 V, aus Urheberrechtsgründen von mir nachgezeichnet,  historisches Original bei alarmy

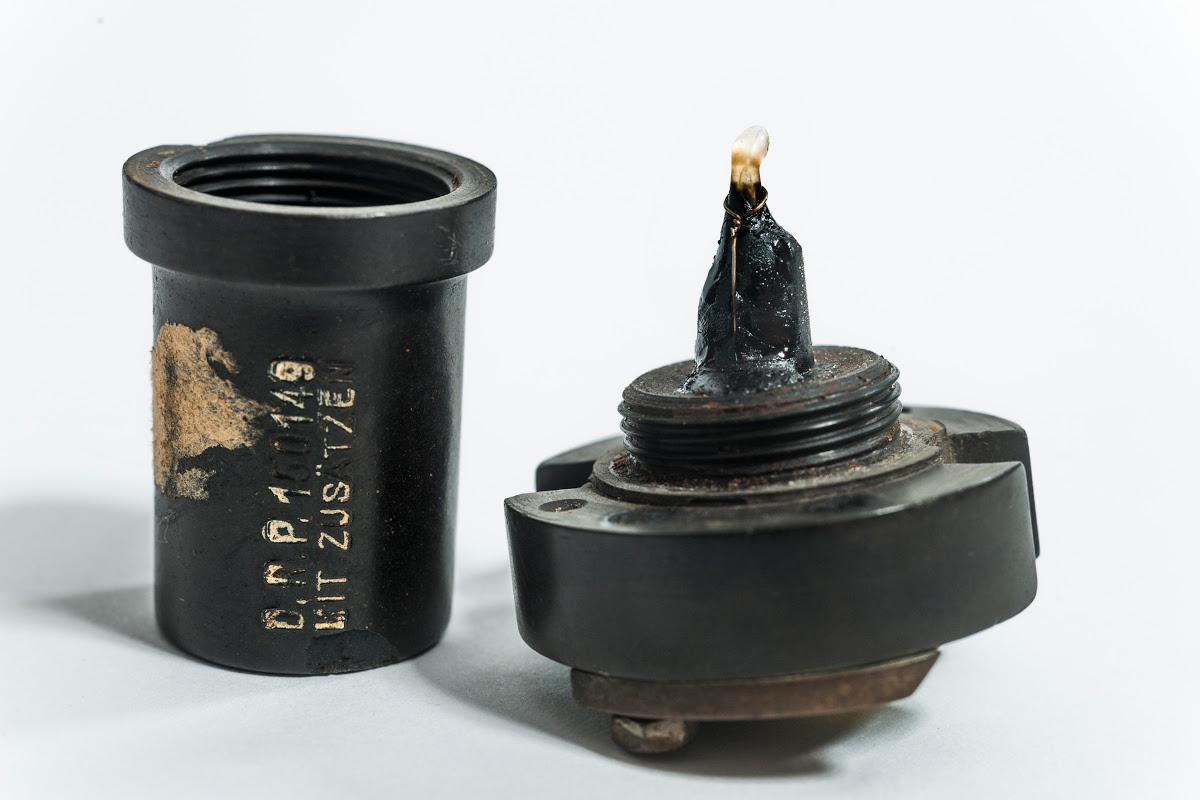

Schlömilchzelle, Quelle: Google Arts Culture

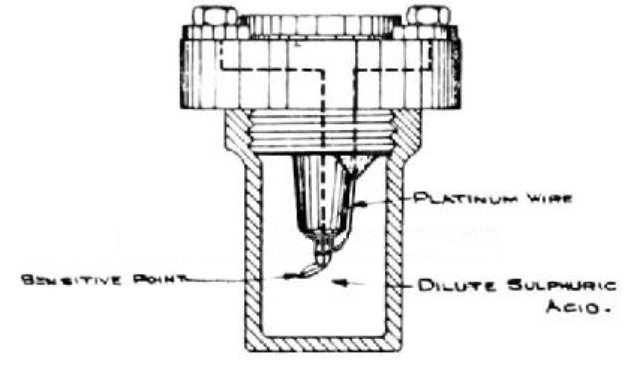

Aufbau der Schlömilchzelle Quelle Zeitschrift EZ, 1909

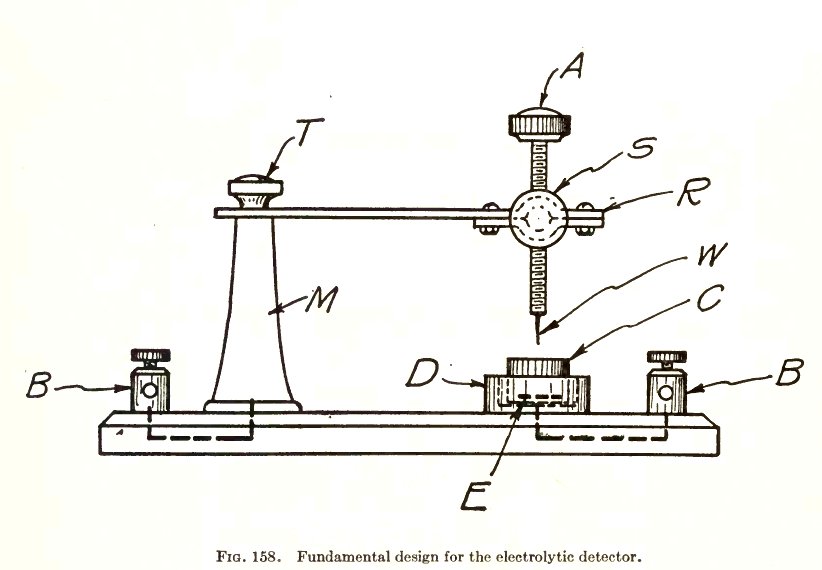

Anderer Aufbauvorschlag, "Primärzell- Detektor", Glaswanne D mit Salpetersäure, Platindraht W, Platinblättchen E, Wireless Experimenters Manual, 1920

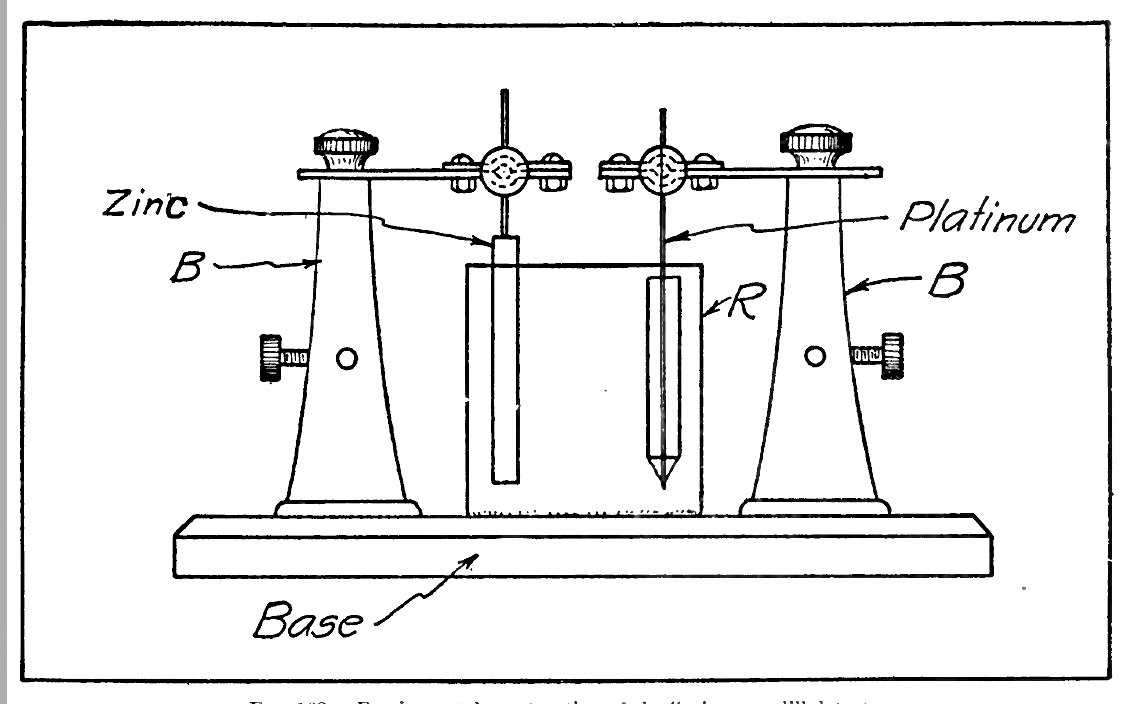

Anderer Aufbauvorschlag, "Primärzell- Detektor", Schwefelsäure, Wireless Experimenters Manual, 1920

.

.

.

.

.

.

.

.

.

.

.

.

.
