Empfänger mit Bandfilter- Eingang

Bereits in den 30er Jahren wurden Empfänger mit Bandfilter- Eingang entwickelt.
Dieser machte hohe Trennschärfe möglich, ohne eine Röhre zwischen den einzelnen Kreisen bemühen zu müssen, damit entfiel die Anfälligkeit gegen Schwingen = Selbsterregung.

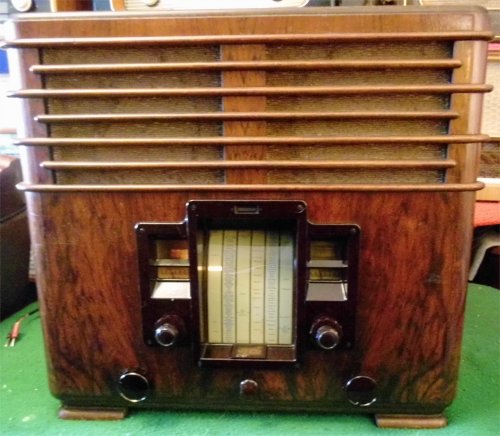

Körting "Ultramar" SB7360, 1935/36, Oberklasse- Superhet


(Eigenes Gerät)

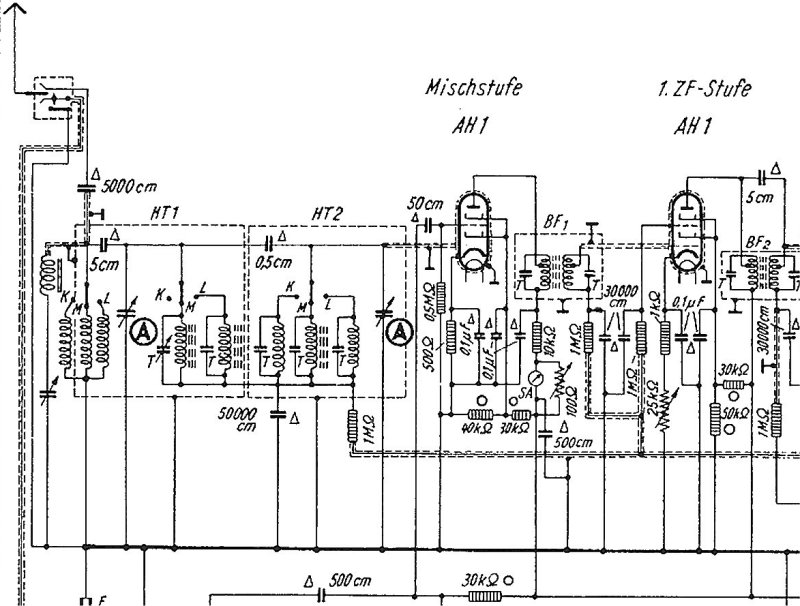

Ultramar- Schaltplanausschnitt: Bandfilter- Eingangskreise

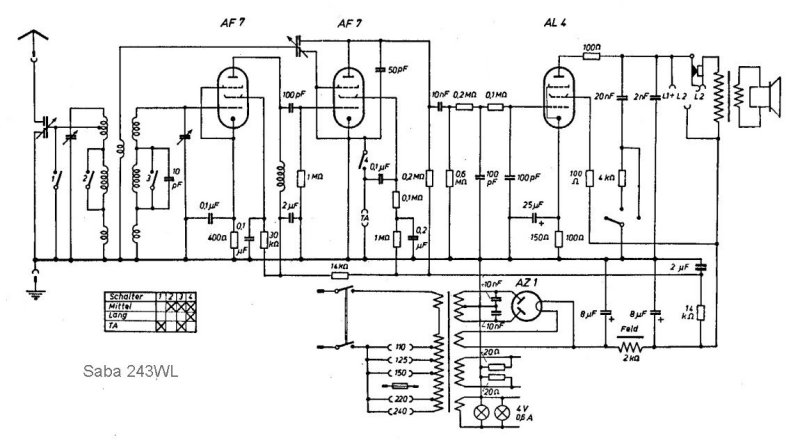

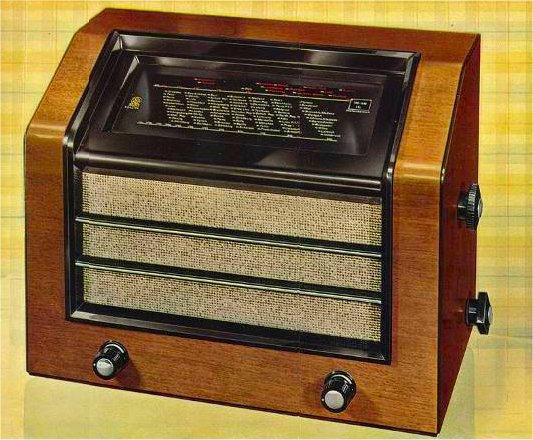

SABA 243GL, 1937/38, Zweikreis- Geradeaus- Empfänger




Bandfilter- Eingang, HF- Vorverstärker- Stufe, Audion mit Rückkopplung

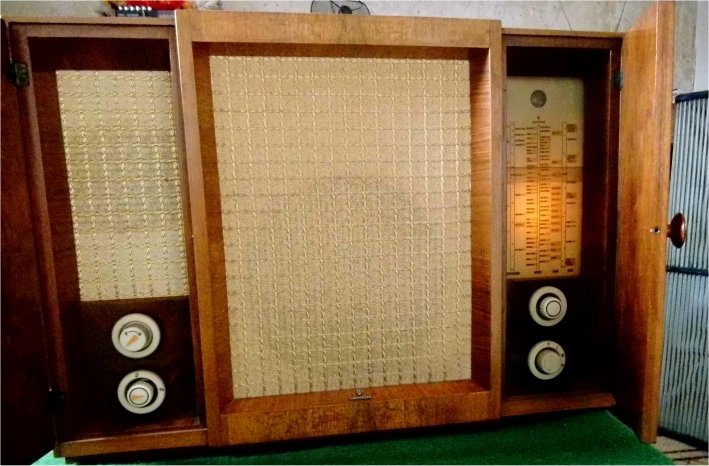

Siemens "Kammermusik- Schatulle" 76W, 1937/38, Oberklasse- Superhet


(Eigenes Gerät)

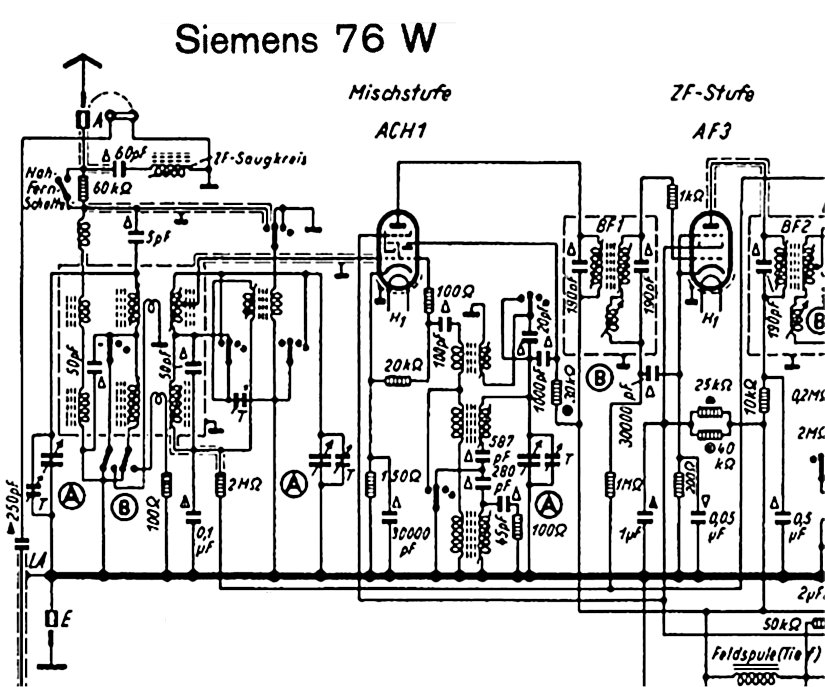

Siemens 76W- Schaltplanausschnitt: Bandfilter- Eingangskreise

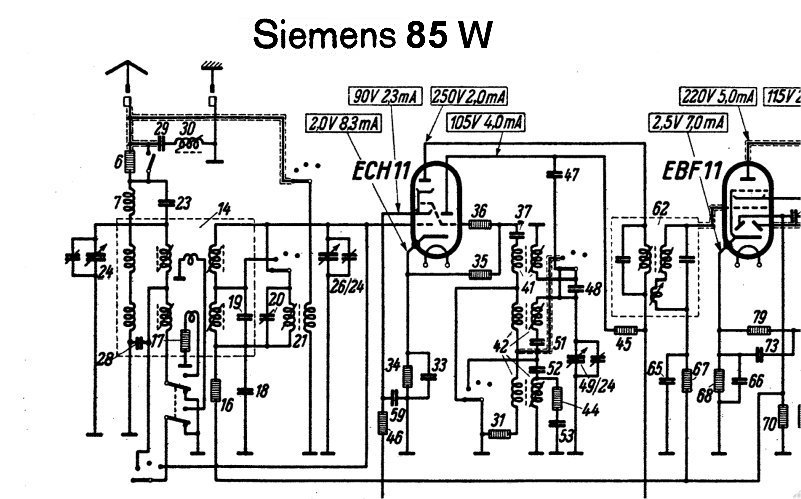

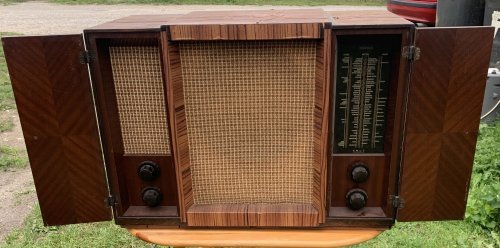

Siemens "Kammermusik- Schatulle" 85W 1938/39, Oberklasse- Superhet

(Eigenes Gerät)

Siemens 76W- Schaltplanausschnitt: Bandfilter- Eingangskreise

Weitere Geräte mit Bandfilter- Eingang

Telefunken T7001WK (1937/38),
Telefunken T8001WK (1938/1939),
AEG 107WK (1937/38),
AEG709WK (1939/1940)'

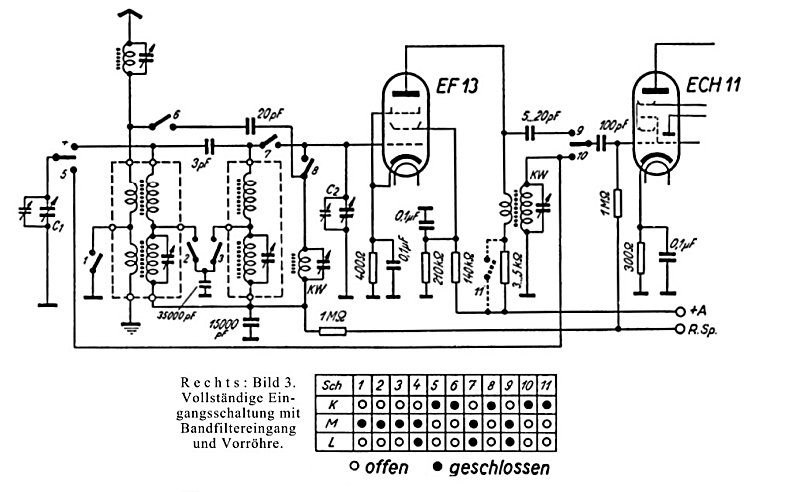

Bandfilter- Eingang aus "Funkschau" 3/1944

.
