Messungen an alten Kondensatoren
Ich hatte das Glück, ein Gerät von 1938 auf den Tisch zu bekommen, bei welchem ALLE Kondensatoren (außer dem Drehko) durch Alterung defekt waren, ich mußte alle Baugruppen, wie Eingangskreis, Tiefpaß und Bandfilter, öffnen, um die Teile zu ersetzen.
Da ich dabei an alle relevanten Stellen kam, habe ich bei die einmalige Gelegenheit genutzt, um alle Alt- Kondensatoren genau an ihrem Einsatzpunkt zu messen, um die Auswirkung der Alterungsfehler darzustellen.
Eine große Anzahl von Kondensatoren in Radios wirken zusammen mit Widerständen als Hoch-, Tief- und Bandpässe, z. B. als Schirmgitterkondensatoren, als Überbrückungskondensatoren für Kathodenwiderstände, HF- Blocker an Anodenleitungen, und als klangbestimmende Bauelemente an Lautstärkestellern, Klangregistern, usw.
Auch Koppelkondensatoren wirken mit Aus- und Eingangsimpedanzen der Stufen zusammen.
Diese Kondensatoren sind also Bestandteil von R/C- Gliedern.
Diese Frequenzabhängigkeiten waren sehr genau berechnet.
Dies wird immer vergessen, in meiner Ausbildung als Rundfunktechniker wurde den Lehrlingen noch beigebracht, diese Frequenzabhängigkeiten noch berechnen.
Demzufolge müssen Änderungen der Werte nachweisbare Auswirkungen haben.
Diese Untersuchung beweist eindeutig den Leistungsverlust infolge durch Alterung unbrauchbar gewordener Kondensatoren, und zwar in allen Stufen.
Meines Wissens ist eine solche Untersuchung in dieser Weise noch nie gemacht worden.

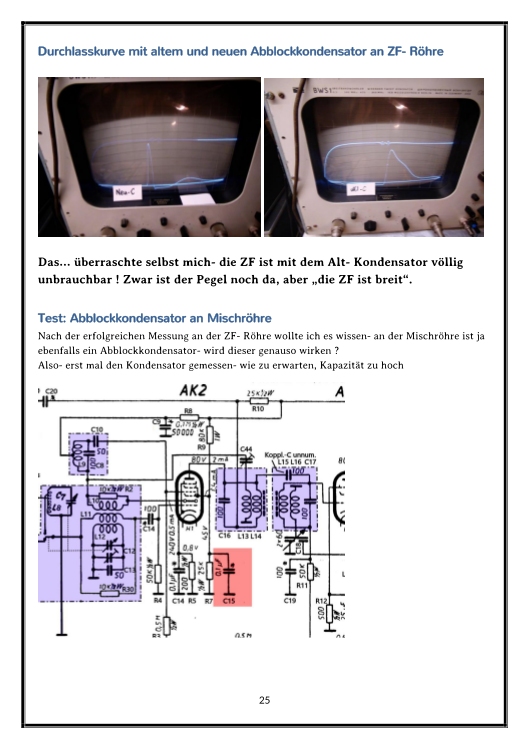

Ist sehr viel geworden, darum hier als PDF, 8 MB, zum Herunterladen.
Anmerkung: Ich wünsche keinen Upload meiner Inhalte auf andere Plattformen, insbesondere nicht zu der "großen Plattform der Radiosammler", die vor mir "warnt".
Wer der Warnung Folge leisten möchte- möge andere Internetseiten aufsuchen.
Videoaufnahmen der Messungen
https://vimeo.com/940352117 Alt/Neu- Kondensator- Vergleich Durchlaßkurve
eines Einzelkreises eines ZF-Filters
https://vimeo.com/940353160 Alt/Neu- Kondensator- Vergleich in der
Mischstufe
https://vimeo.com/940352523 Alt/Neu- Kondensator- Vergleich in der ZF
https://vimeo.com/940352830 Alt/Neu- Kondensator- Vergleich in der Regelung
