Vorbereitungen für den Röhrenbau

In Arbeit....

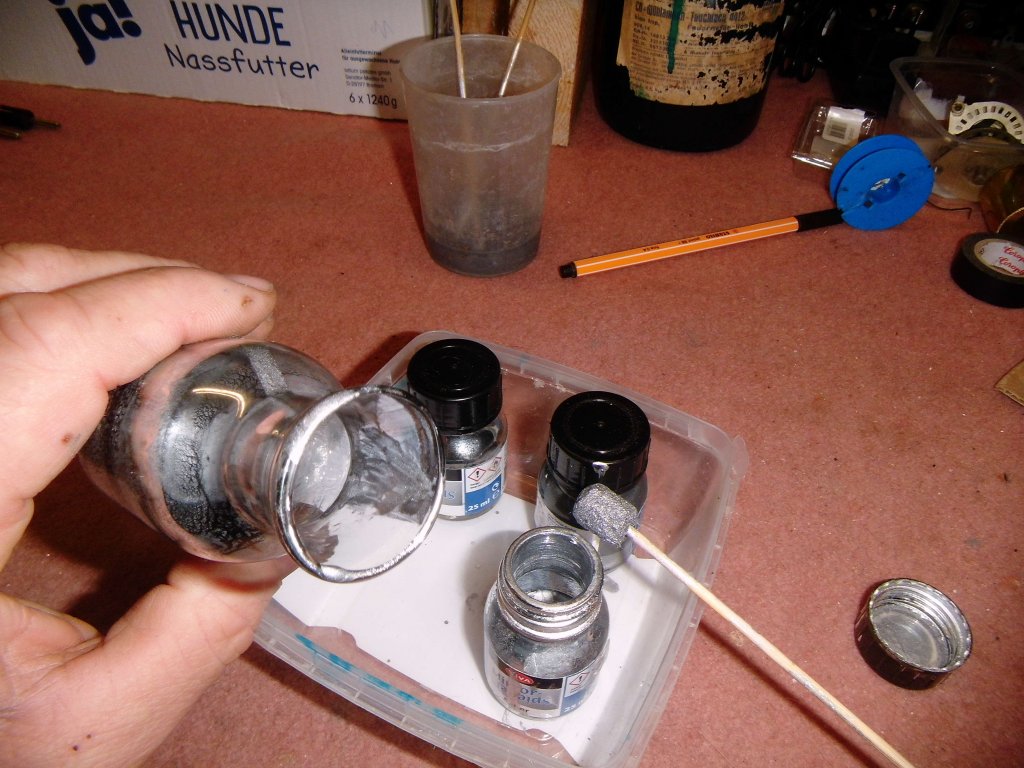

Röhrenkolben verspiegeln

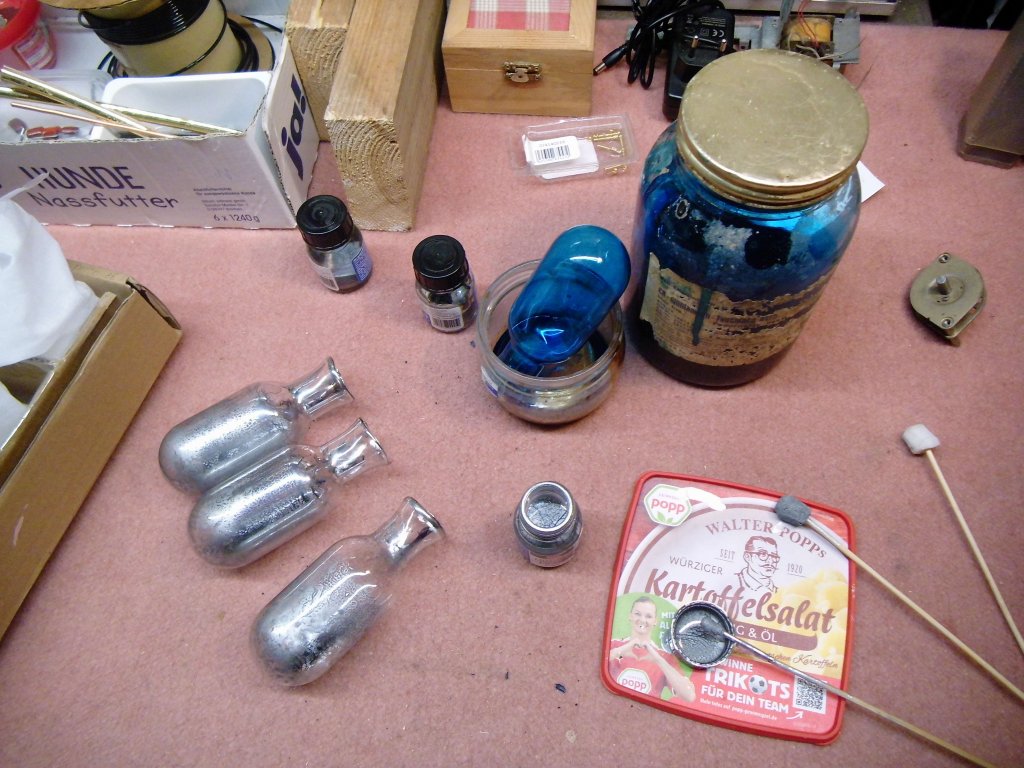

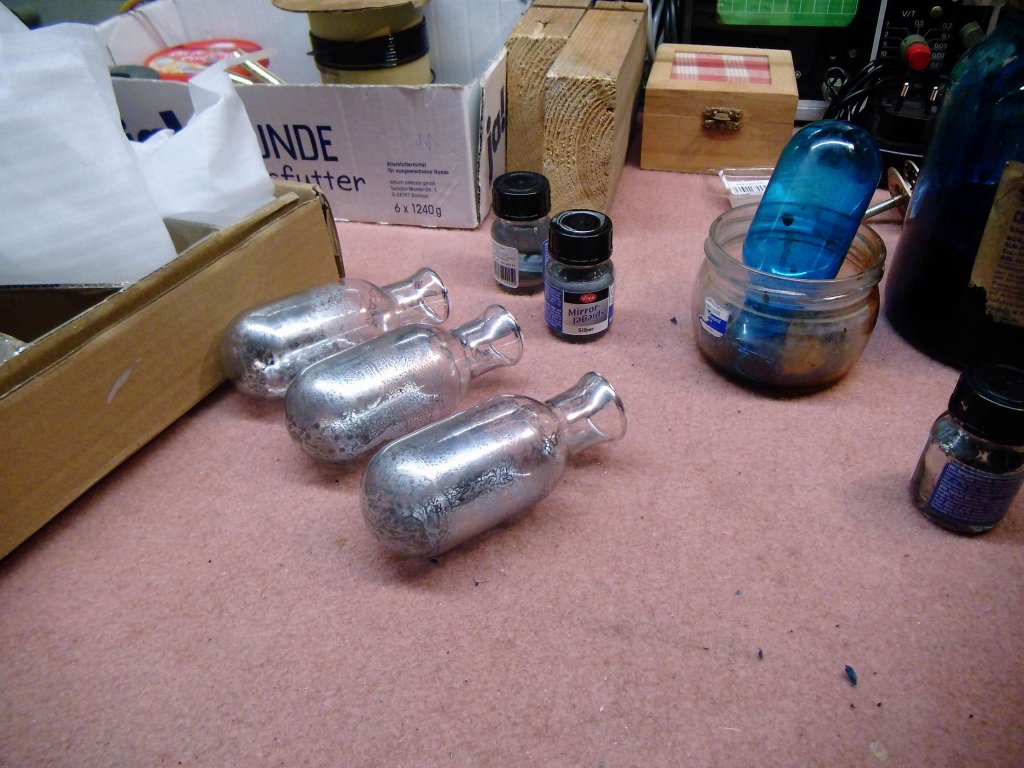

Röhrenkolben beim Verspiegeln und färben, es sind etliche Färbe- Arbeitsgänge nötig.
Die blaue Röhre ist mir eingefallen, sie ähnelt den Blaupunkt- Röhren jener Jahre.
Woher die blaue Farbe ?
Ich habe es mit Lampentauchlack versucht, der verlief aber nicht so schön.
Die Lösung war:
Das Innenleben eines blauen Filzstifts, die farbgetränkte Watte in die Röhre, mit einem Holzstäbchen an der Kolbeninnenseite die Farbe abgestreift- voilà !

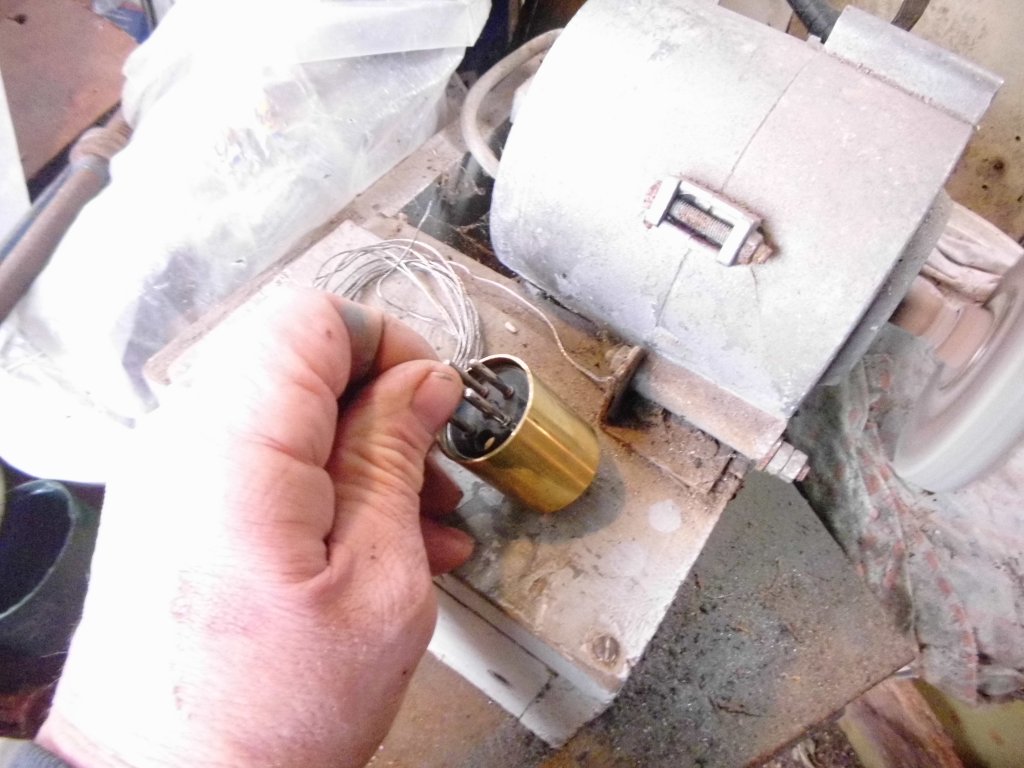

Von einer alten Röhre abgeflexte und passend gefeilte Sockelgrundplatte in Messinghülse einpassen

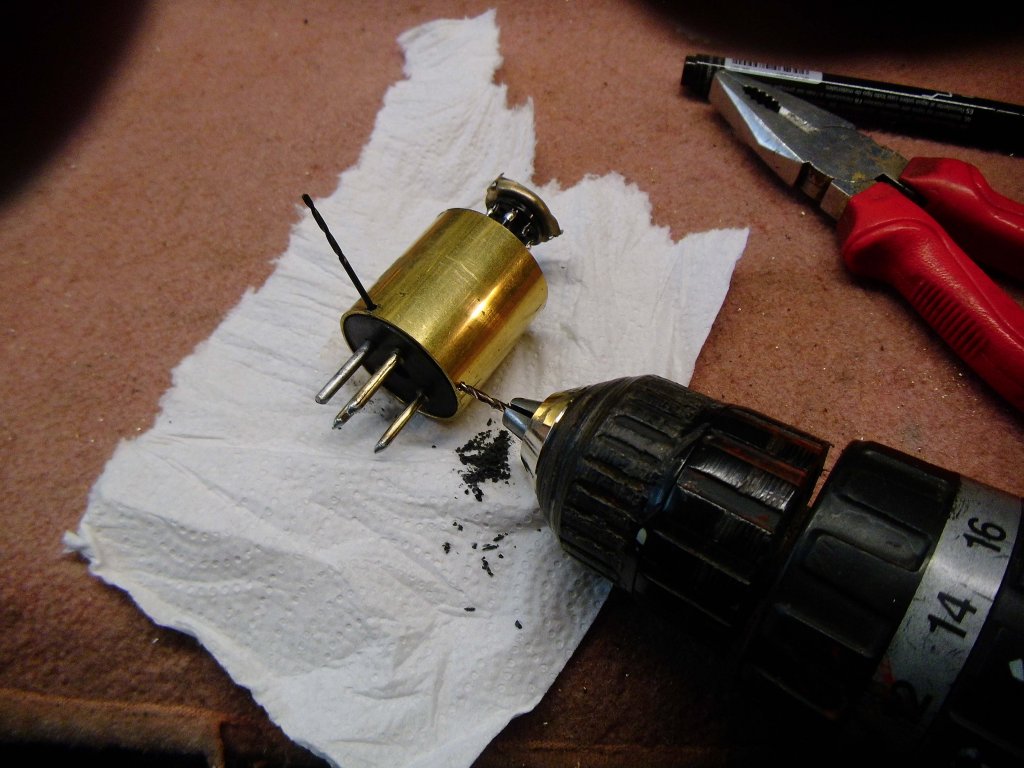

Sockel bohren, 2mm.
Hier werden dann M2- Messingschrauben ("Radioschráuben", Baumarkt) eingesetzt.
Da die Bohrung 2 mm ist, trickse ich, mit einem "Bindfaden- Gewinde", so etwas nahm man gelegentlich für Spulenkerne. Einfach ein Stück Bindfaden, blau oder rosa Nähmaschinengarn, ggf, 2 oder mehr Fäden in die Bohrung, etwas herausschauen lassen, dann die Schraube rein. Muß ja nichts halten, nur soll die Schraube nicht rausfallen.

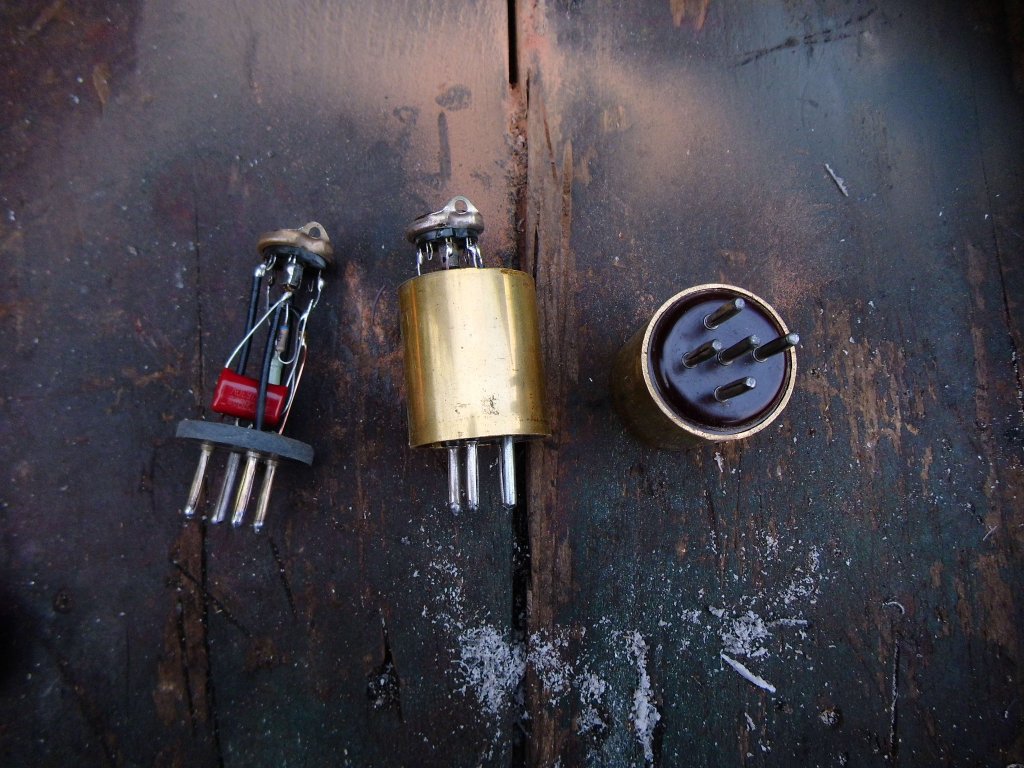

Sockel bestückt und einbaufertig.



Originale Blaupunkt- Röhre (Jogi- Seite)

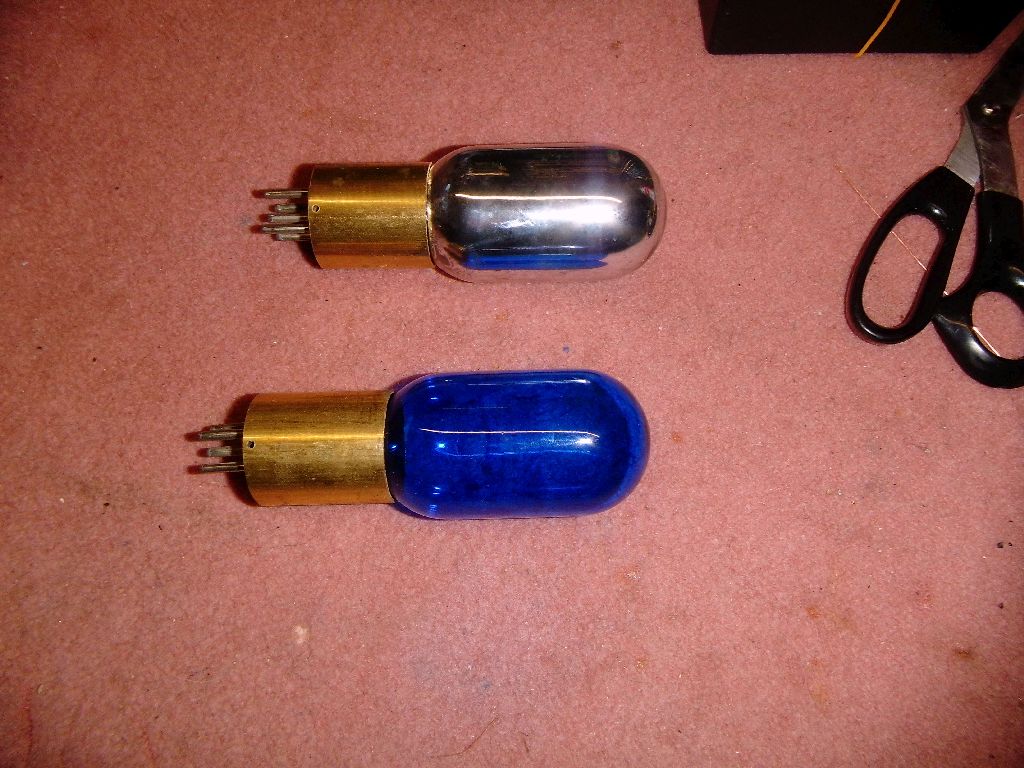

Fertige "Edi- Röhren"

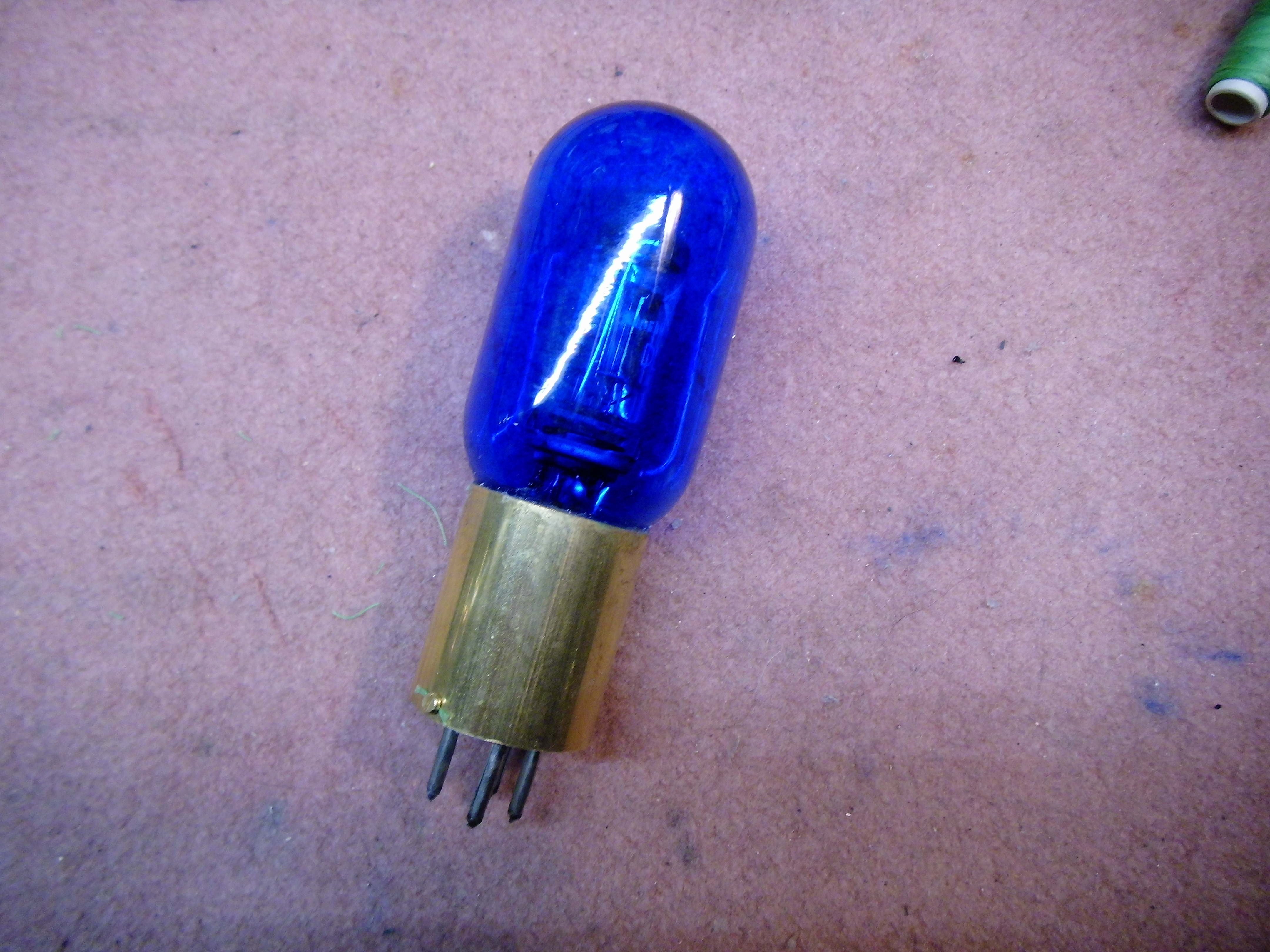

Edi-Blauröhre Detail

Vorbereitung für den Bau einer Mehrfachröhre, links ein Leerkolben, rechts 2 orfiginale Loewe- Mehrfachröhren.
