Feinst- Tuning Primärkreis - Seite 2

Die Grafik der Vorseite ist ermutigend- es ist tatsächlich möglich, die Wellenlängen- Kurven annähernd nachzuvollziehen, sogar ein wenig besser, als das Original !
Annähernd- kann man die Form vielleicht auch exakt übernehmen ???

Das werde ich versuchen.

Die Spulenberechnungen I, II und III in Version v5 bleiben unverändert.

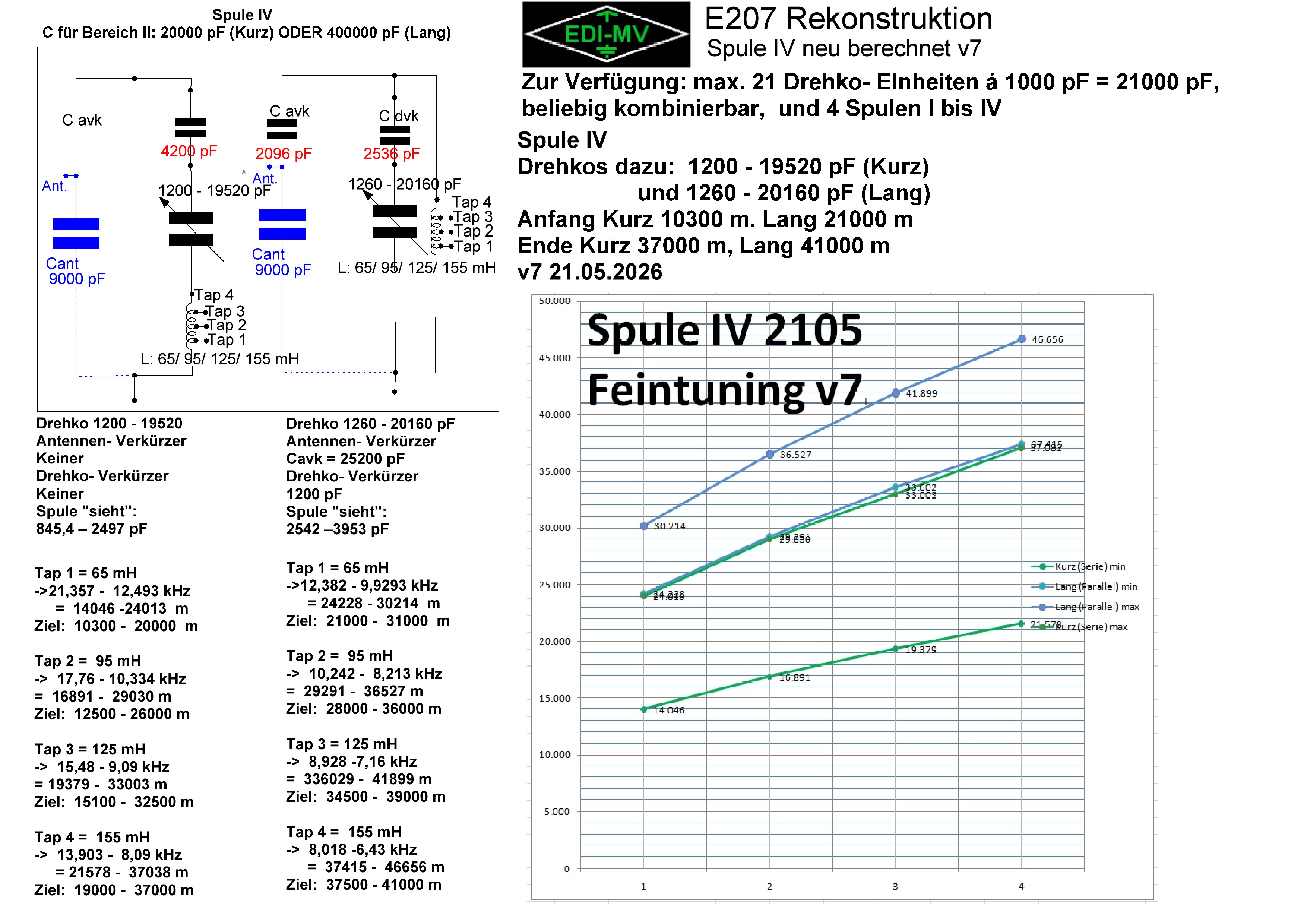

Ich habe Spule IV verändert.

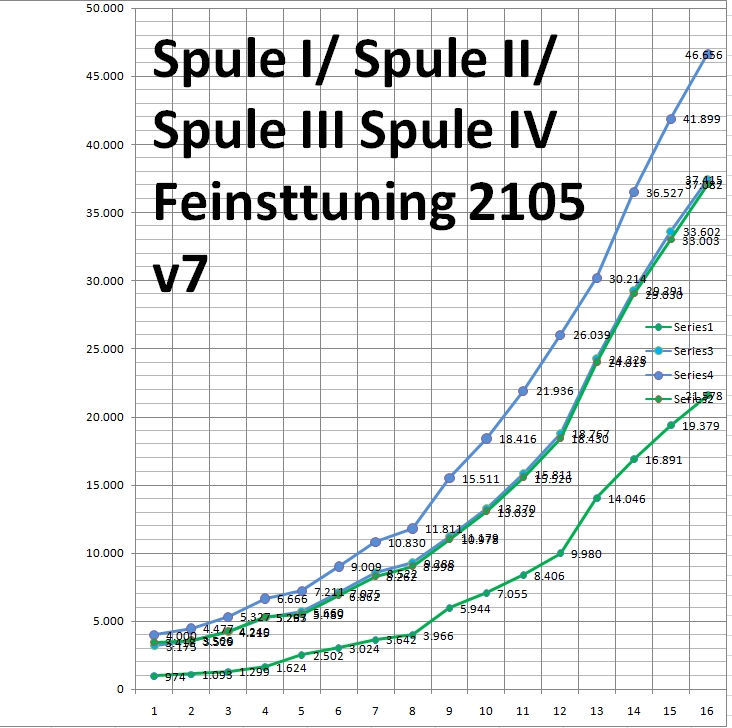

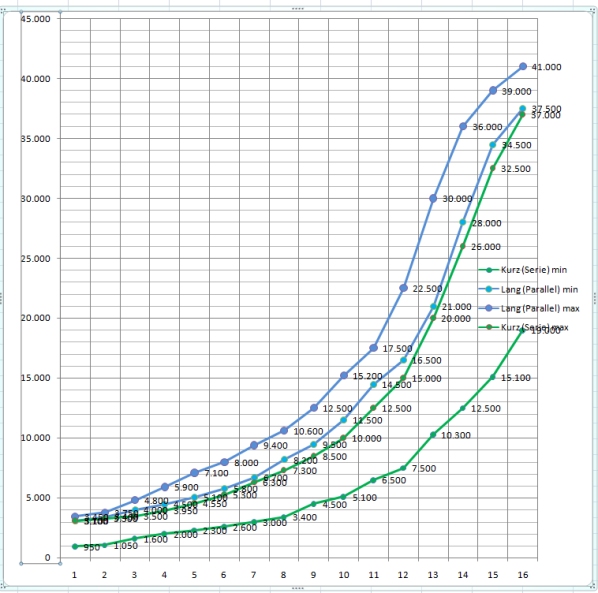

Grafik nach Originaltabelle, Edi- Rekonstruktion v7. Die obere Grenze ist rechts höher.

Leider fast 1 Tag benötigt: Werte setzen, Rechnen, Werte setzen, Rechnen... Herantasten, immer näher. Endlich ein Ergebnis, welches nicht aus dem Rahmen fällt.
Das sieht schon mal recht gut aus.
Die Lücke zwischen "Lang" und "Kurz" der Originaltabelle ist beseitigt.
Die größte Wellenlänge = tiefste Frequenz ist aber weit unter (in der Grafik ÜBER) den Originalwert gerutscht- Statt 41000 m komme ich auf satte 46656 m !
6,5 kHz.... Das ist ja schon fast "wackelnder Gleichstrom" !
:-)
Während die Originaltabelle eine "Sättigung" zeigt, geht die Kurve der Rekonstruktion steil.

Ok- das spornt mich nun an, weiterzumachen- wenn Telefunken das vor über 100 Jahren schaffte, muß es möglich sein.
Meine Idee ist eine Anpassung der Induktivitätswerte im VLF- Bereich IV.
Dies auf der nächsten Seite.
