Analyse der Fotos- Bedienelemente

Nach der Prinzipschaltung nun die Foto- Auswertung.
Fotos können mit Rechtsklick/ "Öffnen in neuem Tab" vergrößert werden.

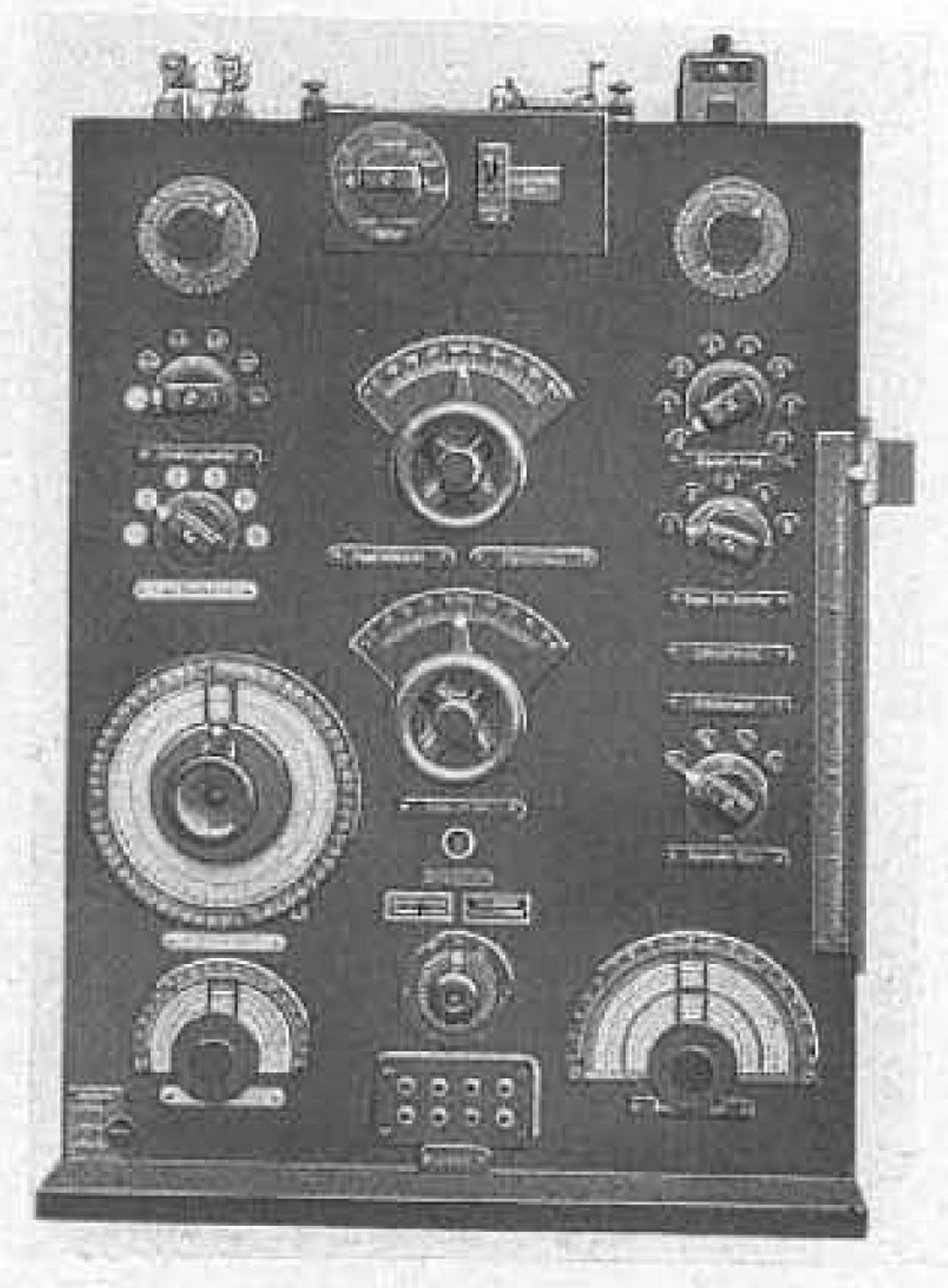

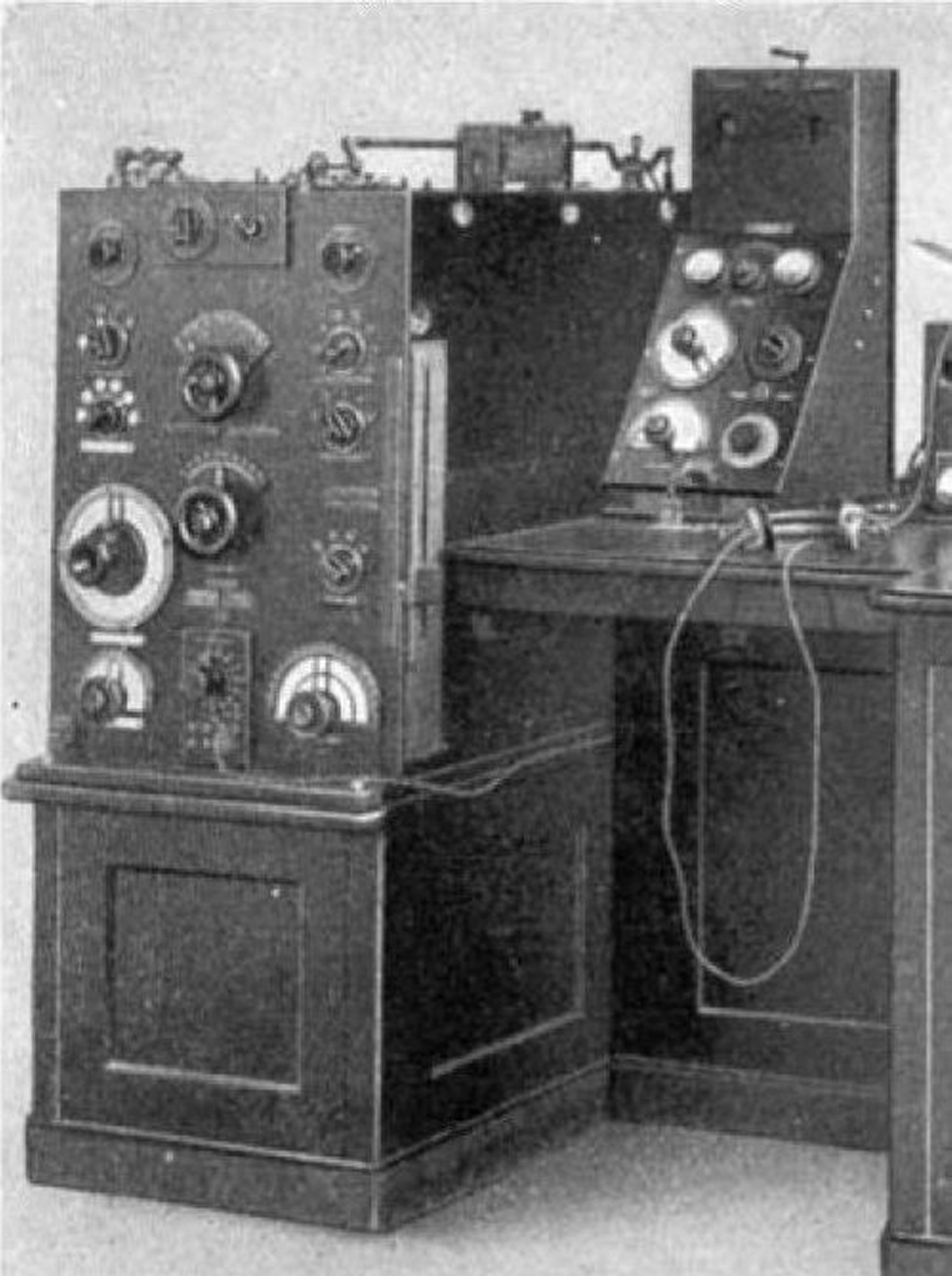

Aufbauten auf dem Gehäuse
Telefunken wird sicher Bauteile aus dem eigenen Angebot zur Komplettierung und Erweiterung eines Gerätes verwendet haben.

Links- Antenneneinführung
Nach Suche im Telefunken- Buch und im Katalog fand ich Bauteile, welche, wenn man sie in verschiedene Richtungen kippt/ dreht, die Bauteile auf dem Gehäuse sein KÖNNTEN.



Links oben auf dem Gehäuse sind zum Schutz vor Blitzeinschläge und statischen Ladungen ("Elmsfeuer" auf Schiffen) von der Antenne zwei Glasröhrchen- Funkenstrecken plaziert.
Das war üblich- bei einigen Telefunken- Empfängern thronen an dieser Stelle hohe Keramik- Isolatoren mit Trennschalter- Knebel, etwa beim Detektor- Tertiär- Empfänger "E183b", beim Detektor- Senkundär- Empfänger "E5b" an der Rückseite .
Die Funkenstrecken sind nachgesetzte Sekundär. Funkenstrecken, am EInführungspunkt der Antenne in Schiffsräume oder Gebäude ist die Primär- Funkenstrecke plaziert, die Funkenstrecken sind nach Überschlagsspannung abgestuft.

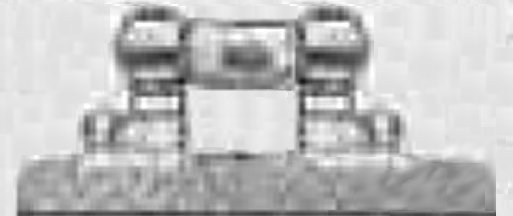

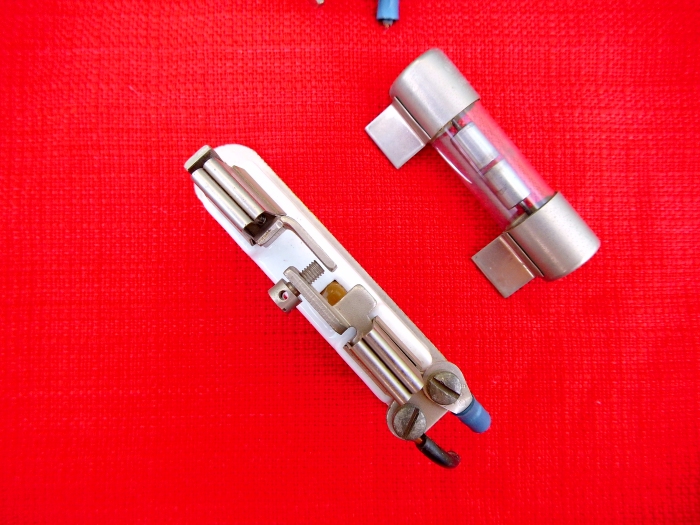

Die Glasröhrchen- Funkenstrecken sind zur Erzielung definierter Überschlagsspannung gasgefüllt. Es sind Steck- Bauteile, solche Bauteile ware für Antennen- Blitzschutz üblich. Das Foto zeigt die Funkenstrecken des E82 in Schrägansicht und Längsansicht, eine Seitenansicht der Funkenstrecke des ähnlichen Geräts E87a und eine Funkenstrecke meiner eigenen Antennenanlage mit Steckfassung.

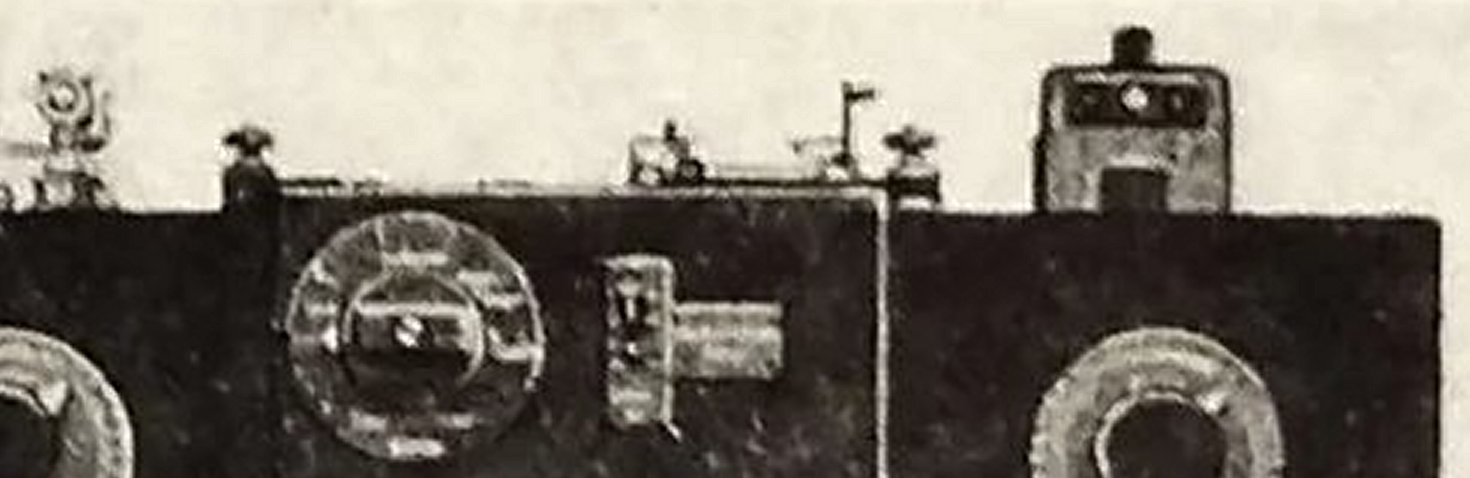

Mitte- Zusätzliche Kristalldetektoren

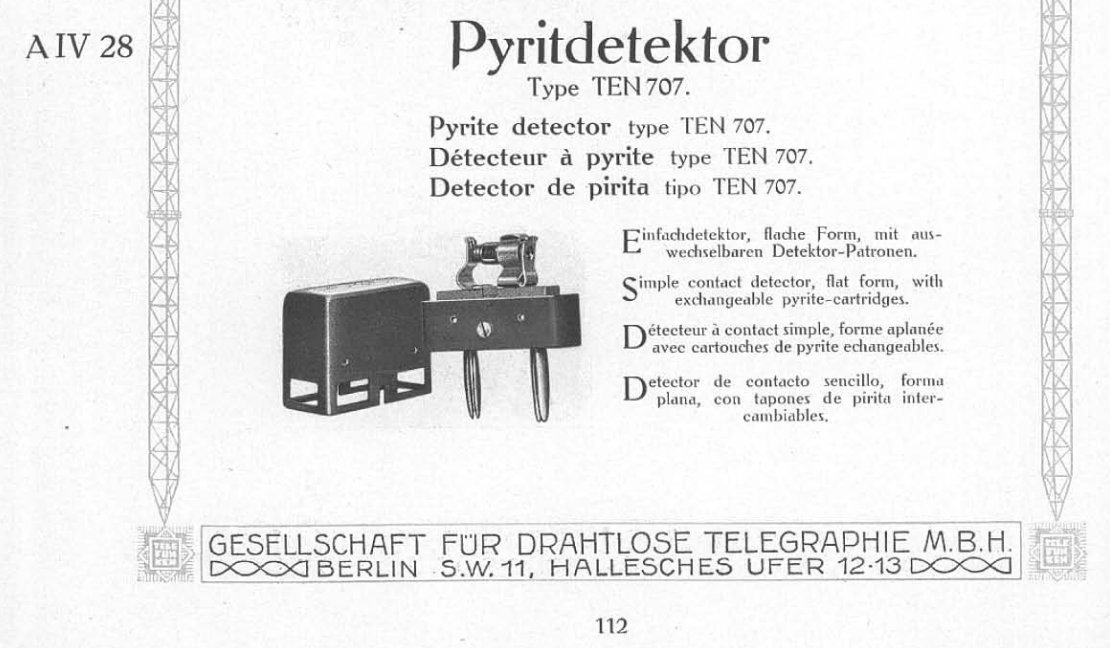

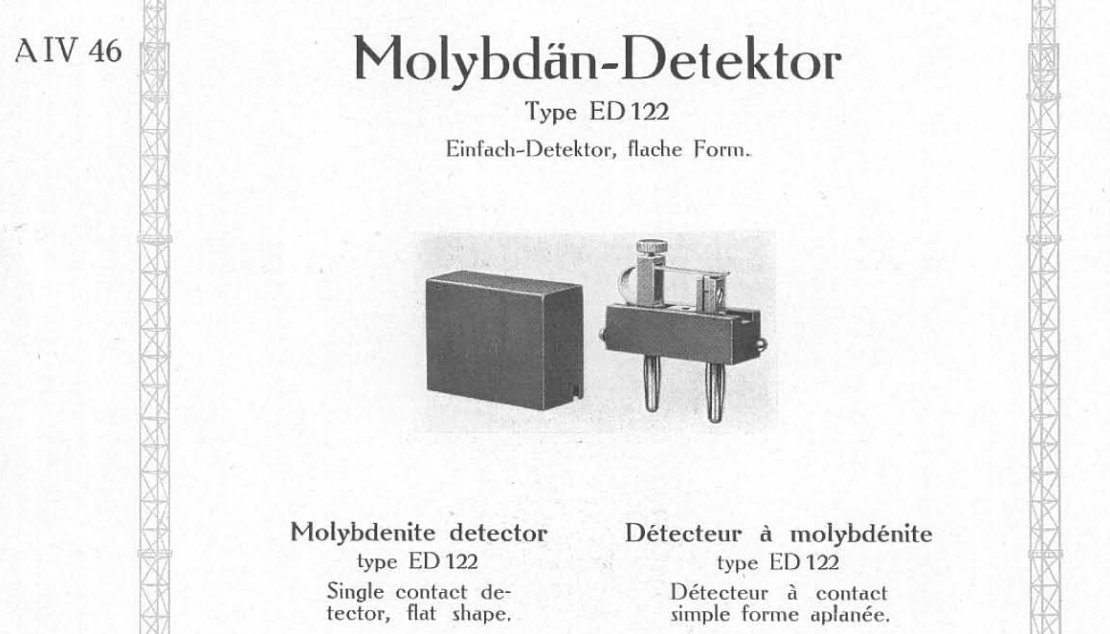

Dies KÖNNTEN die weiteren, oben plazierten Bauteile sein.

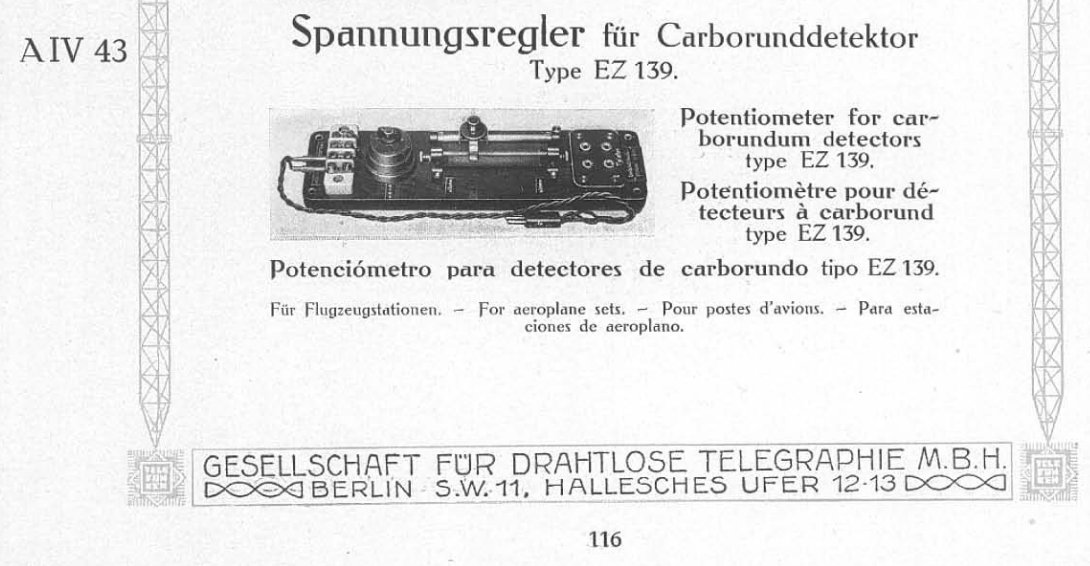

Manche Detektoren verlangten eine Zusätzliche Vorspannung, und brachten eigene Spannungsregler mit.  Andere wurden vom Gerät mit der Vorspannung versorgt- beim E82 könnte beides realisiert worden sein.

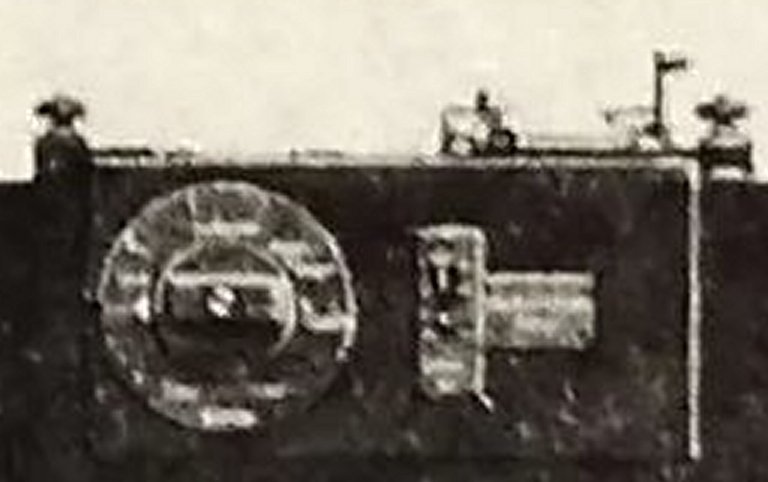

Dies KÖNNTEN der Detektor- Umschalter und der Haupt- Detektor sein, dicht am Detektor ist ein Beschriftungsschildchen plaziert.
Vorn auf der Frontplatte befindet sich eine Grundplatte für den Detektorwähler, nach oben über den Frontplattenrand übersteht.
Es wäre möglich, daß auf der Gehäuseoberseite eine dünne Grundplatte liegt, welche mit kürzerer, abgewinkelter Seite die Grundplatte für den Detektorwähler besitzt..

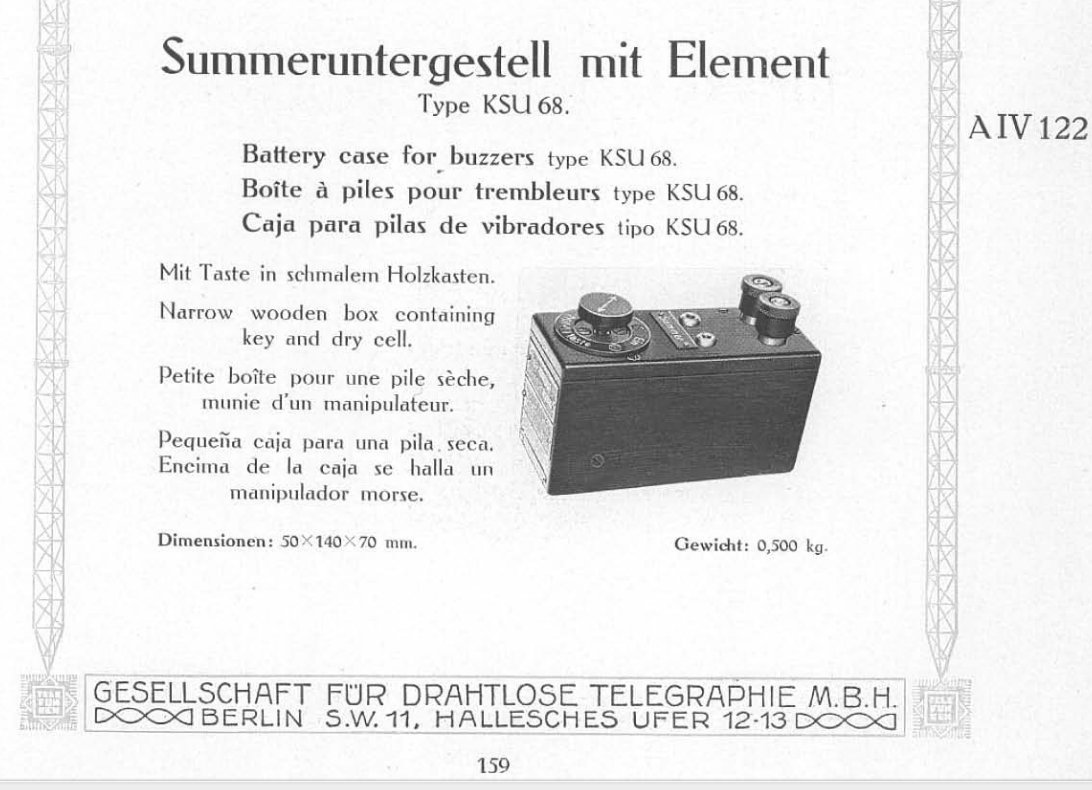

Rechts- Summer


Dies könnte der Summer für den Detektor- Test und Einstellung sein, diese Bauteile waren zu der Zeit üblich.


.
