Abmessungen aus Fotos ermitteln- Vermessung

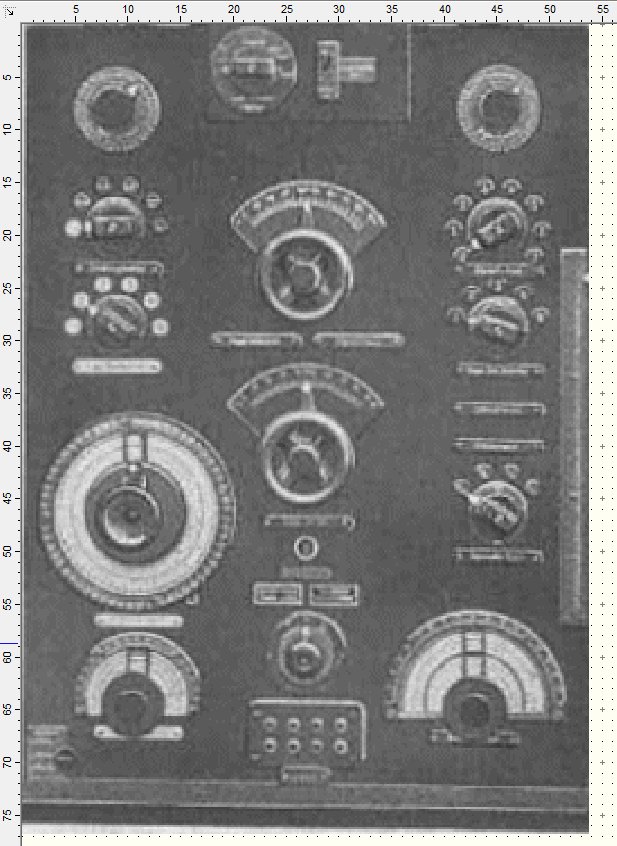

Vermessung des vermutlich jüngeren Fotos, Lineal- Analyse



Hier habe ich eine Spoftweare bemüht, in welche das Foto aus den Telefunken- Katalog einsetzte. Hier kann ich Breite und Höhe zusammen (auch einzeln, wenn nötig) so skalieren, daß ein Abmaß am Lineal mit einem der propagierten Katalog- Abmaße abgebildet wird.
Damit müßte dann das jeweils andere Maß ebenfalls den Katalog- Angaben nach abgebildet werden.
Das stimmt aber nur für die Abbildung der Leitstelle.
Das Foto aus der Leitstellen- Anlage zeigt eine gute Übereinstimmung mit den propagierten ABmessungen, trotz der Differenz durch die Perspektive, durch diese ist die Breite geringer, bei der propagierten Höhe nur 53 cm in diesem Vergleich.

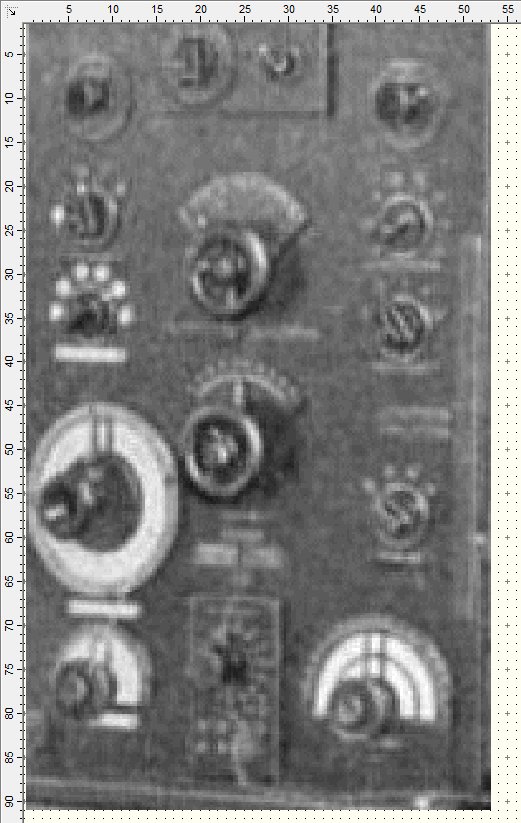

Die Katalog- Seite zeigt ein Front- Foto mit nur geringen perspektivischen Verzeichnungen, von dem sich sehr gut Abmessungen abnehmen lassen, aber die Abmessungen stimmen nicht mit den propagierten Abmessungen überein, sie lassen eine andere Geräte- Version mit anderen Abmessungen vermuten.
Bei dem Katalogfoto ist die Differenz also wesentlich höher.

Vermessung das vermutlich älteren Fotos, Perpektiven- Analyse

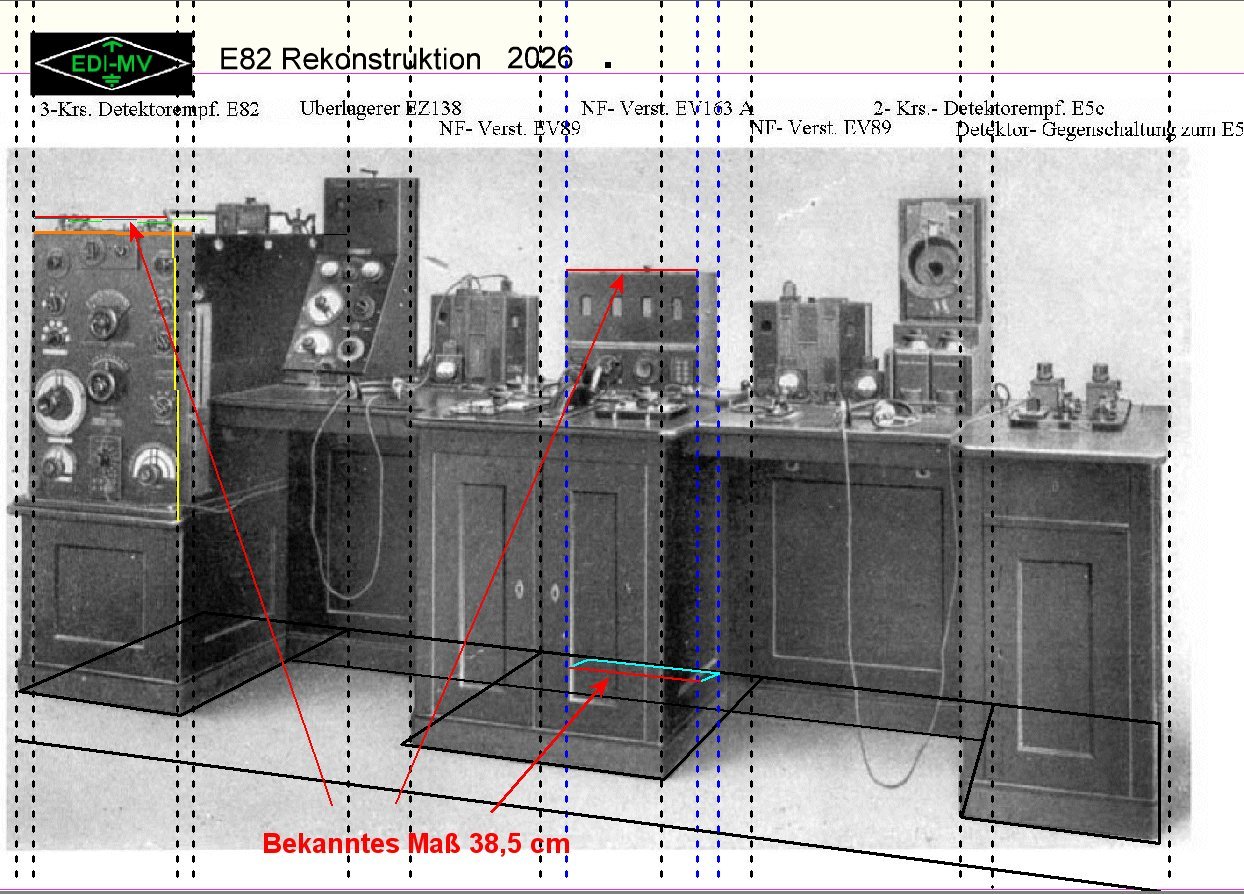

Hier die wahrscheinlich ältere E 82- Version in der perspektivischen Ansicht.

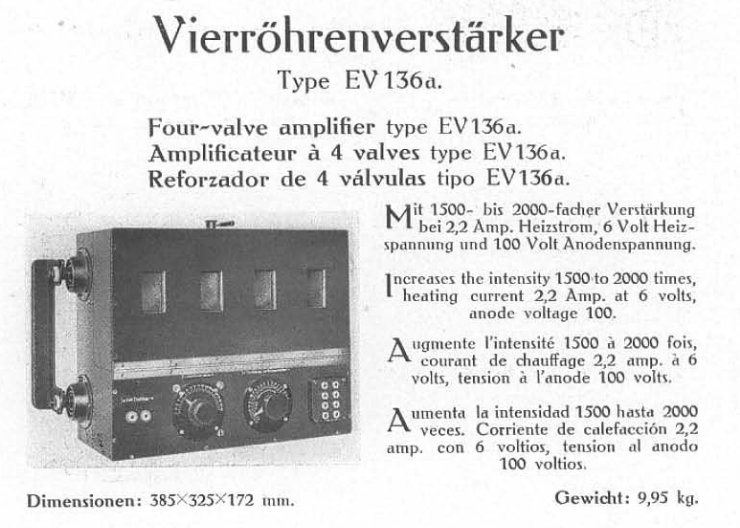

Gewinnung von Meßstrecken für die Vermessung, eine bekannte Strecke, die Breite des Gerätes EV136 von 38,5 cm, sie ist rot gezeichnet, und zum Vergleich auch links über den E 82 gelegt.
Darunter 5 Strecken á 10 cm, die ich durch Umrechnung aus der 38,5 cm- Strecke  gewonnen habe, die Breite wäre um 50 cm, die 38cm- Strecke ist aber von einer anderen Position, also ist es nur ein ungefährer Anhalt, jedenfalls scheint der E 82 wohl wirklich 56 cm breit gewesen zu sein.


Es sieht zwar nach mehr aus, aber wenn man die Anlage auf dem Foto nach vorn gekippt denkt, würde sich der Winkel kaum ändern.

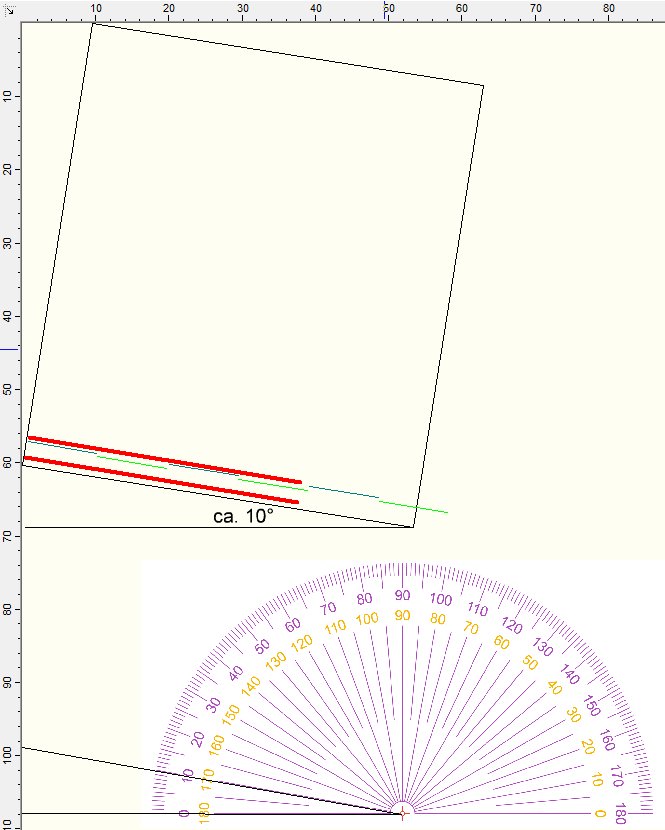

Die Fotografie hat nur einen Winkel von ca. 35°.
Wenn man das angedeutete Gehäuse dreht und den Standpunkt des Beobachters berücksichtigt, ändert sich die von vorn sichtbare Breite auf 43 cm.
Die Vergleichsstrecken lassen auf eine Breite von etwa 54 cm schließen, und die Breitenangabe ist im Katalog ja 54 cm.

In dem Leitstellen- Foto ist glücklicherweise im selben Winkel ein Gerät zu sehen, dessen Breite genau bekannt ist- der NF- Verstärker EV 163, Breite 38,5 cm.
Die Höhe ist 32,5 cm, was ungefähr durch Anlegen der Breite an die Hochkanten bestätigt wird, das Verhältnis stimmt.
Die Breite rot als Linie gezeichnet, nach links zum E 82 geschoben, zeigt, daß die Front des E 82 etwas breiter ist, klar.

Aus der bekannten Länge habe ich durch Umrechnung und Abtrennung eine 10 cm- Strecke gewonnen, und tatsächlich bilden 5,5 Stücken dieser Länge (dunkelgrün, hellgrün, unter der roten 38 cm- Strecke) die Breite des E 82, der ja 54 cm breit sein soll.

Für die Höhenbestimmung am linken Bildende habe ich  zweimal die 38 cm- Strecke der Breite auf das Bild gelegt, gedreht und gelb eingefärbt, dies bildet am E 82 die Gesamthöhe Tischplatte bis Oberseite Höhe 77 cm, dazu ein 10 cm- Stück, ebenfalls gelb, dazugestellt. Das zeigt, daß die Höhe nach diesem Vergleich etwa 75 cm beträgt, dazu die Bauteile auf der Oberseite, die offensichtlich zur Höhenangabe des Herstellers einbezogn wurden !
Aufgrund der Perspektive ist die Höhe das Soll von 91 cm.

Die Methode zeigt, daß die Maße bei der Telefunken- Angabe sind.

.
