Bau Frontplatte, Gehäuse und Mechanik, Teil 1 - Frontplatte, Skalen, Beschriftungen

Zuerst die wichtige Frontplatte, die trug damals wahrscheinlich auch einige Bauteile, die für Frontplattenmontage gebaut wurden.
Sie ist das Aushängeschild des Gerätes, und sollte sorgfältig gearbeitet sein.
Ich verwende 8 mm- "Trespa- Platte Typ FR ESR-1687", Oberfläche mattschwarz-seidenglänzend, hinten ist sie grau.
Äußerst festes Material, ahnlich Pertinax, beim Flexen riecht es auch wie verbrennendes Holz, und beißt Augen und Nase.
Mit der Oberfläche ist es aber bestens geeignet für Frontplatten, wie sie in den 20er Jahren verwendet wurden.

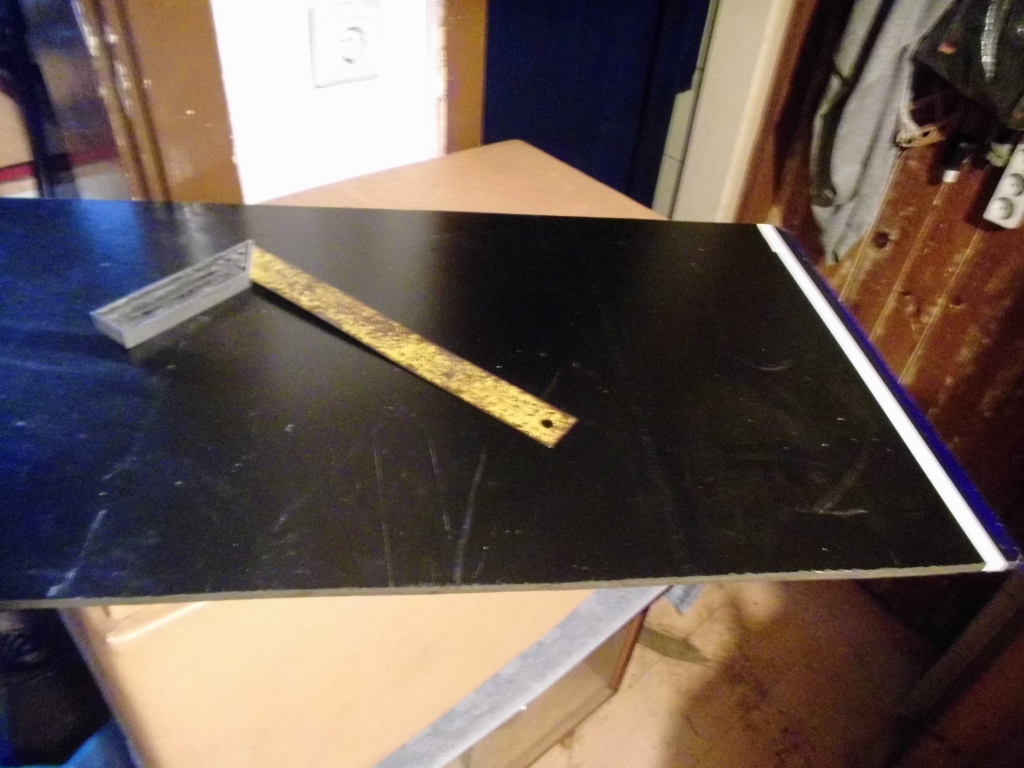

Frontplatte zuschneiden.
Das weiße Geschmiere auf der Platte ist nur Gips, weil sie bei Gipsplatten stand.
Um Beschädigungen zu vermeiden, habe ich entlang des Bleistift- Strichs Isolierband 2- lagig aufgeklebt.
Zudem ist weißes Isolierbad ggü. der schwarzen Platte bestens erkennbar, der Bleistiftstrich wird durch die beim Flexen entstehenden Späne oft unsichtbar.

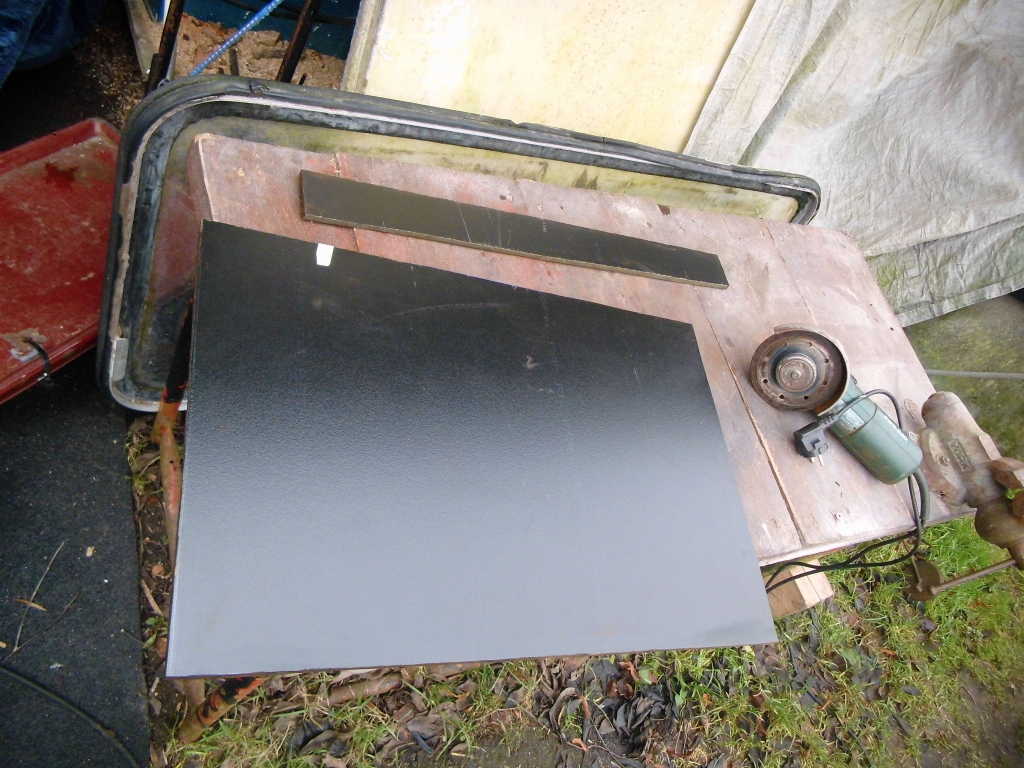

Frontplatte sauber geschnitten.
Getrennt habe ich mit einer Diamant- Scheibe für Keramikfliesen. Die Scheiben für Stahl und Nirosta kriegen das nicht vernünftig hin, schneiden schlecht, neigen zum Klemmen, manche "flogen mir um die Ohren". Die Keramikscheiben machen's recht gut, und fliegen nicht auseinander. Wenn die Scheiben "Wellen schlagen"- aufhören, abkühlen lassen, dann weiter.
Unten links gibt es eine kleine Abweichung- die Platte wird aber unten noch händisch nachgearbeitet.


Nun mal sehen, wie die Frontplatte aussehen könnte.
Noch ohne Röhren- Durchbrüche, da muß ich erst Kreisbohrer besorgen, und testen, welcher sich am besten eignet.

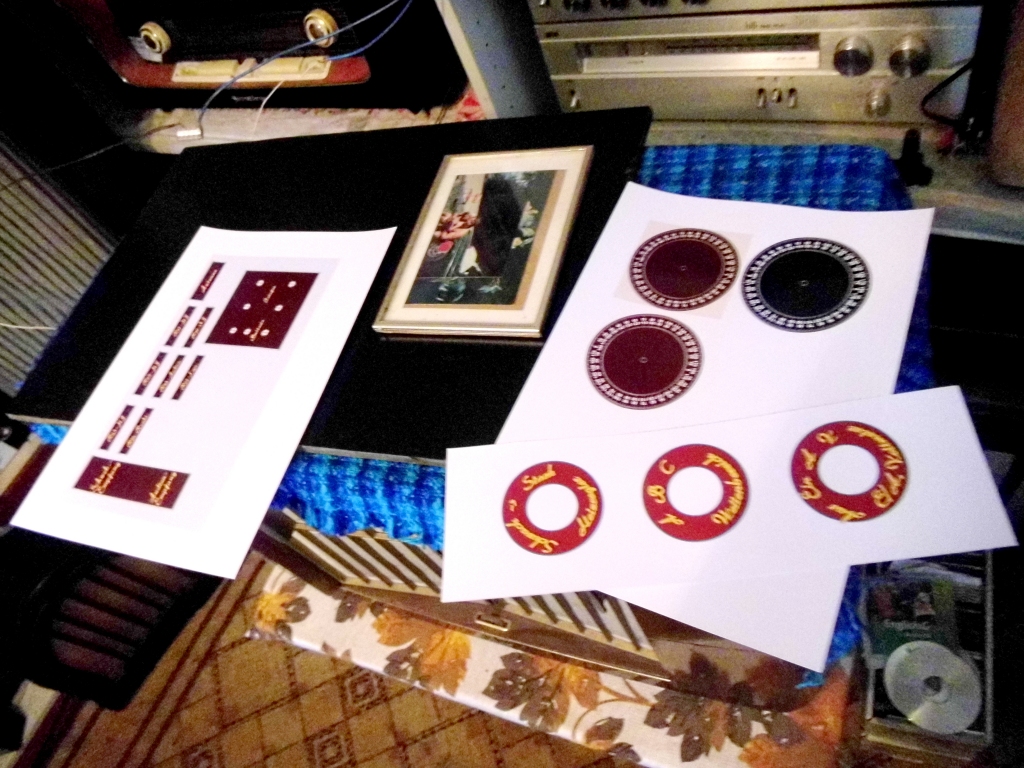

Ich habe Beschriftungsschildchen gestaltet, und auf Hochglanz- Fotopapier ausgedruckt.
Später kommen Kreise aus Piacryl daruber, mit M2- Messingschrauben befestigt, als Schutz.
Farbe (verschiedene Weinrot- Töne) und Schriftart (Schrift "Rumburak") sind meine persönliche Wahl.
Für Abstimm- Skalen gibt es ein Erstellungsprogramm, oder man verwendet Vorlagen, es gibt einige Seiten mit eingescannten Skalen historischer USA- Geräte.
Mit WordArt im Office- Programm WORD kann die Schrift beliebig gebogen oder kreisförmig angeordnet werden.
Falls WordArt nicht die richtige Farbe oder den gewünschten Farbverlauf zur Verfügung stellet, kann später in einem Graphikprogramnm ggf. eine Farbe transparent gemacht werden, und mit einem Farbverlauf hinterlegt werden (Layer auf Layer).

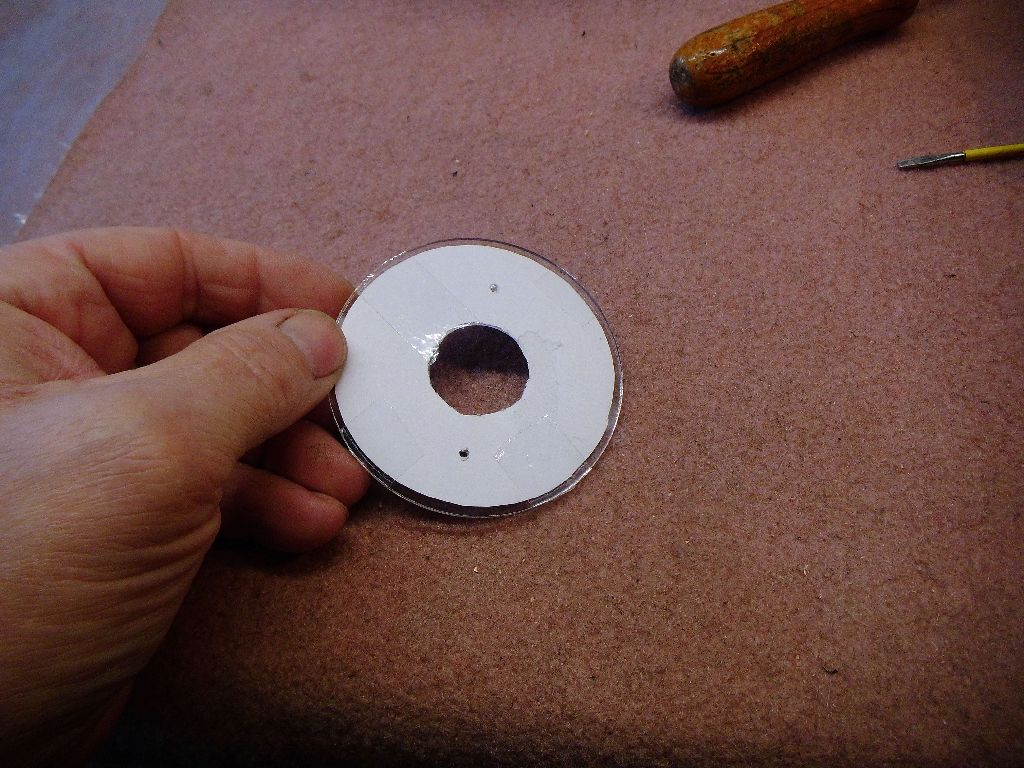

Der ausgeschnittene Skalenkreis ist kleiner als die Plexiglasscheibe, und kann so mit
TESA- Band dicht aufgeklebt werden.

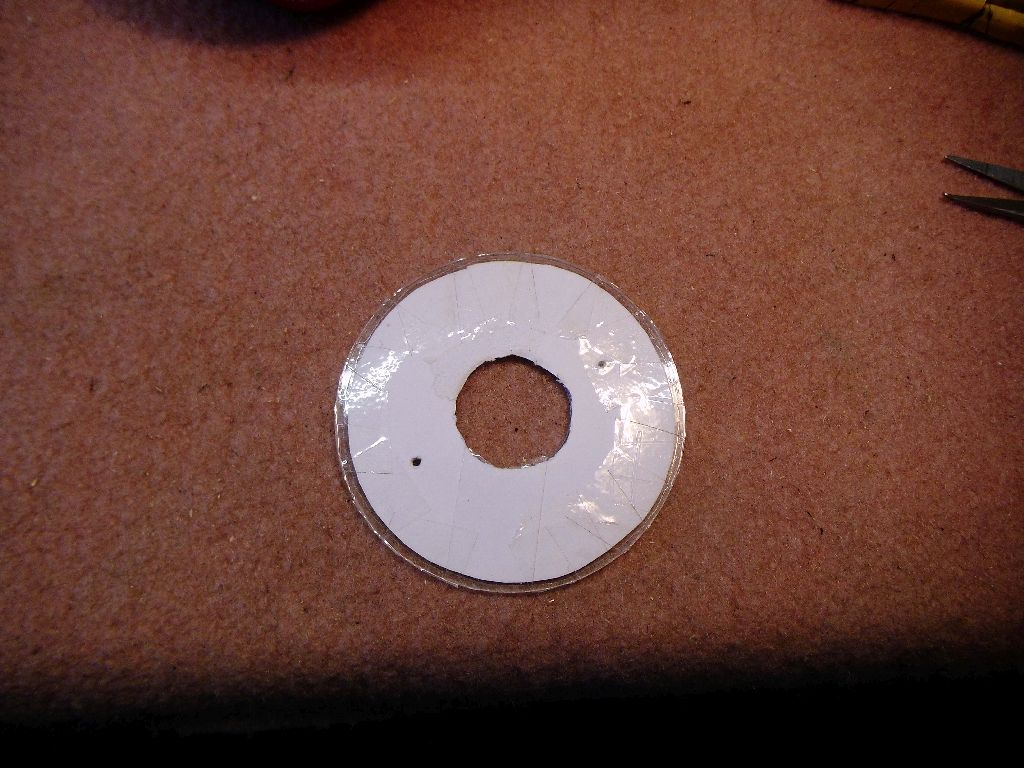

Komplett dicht geklebt, Staub- und Feuchtigkeitsdicht.

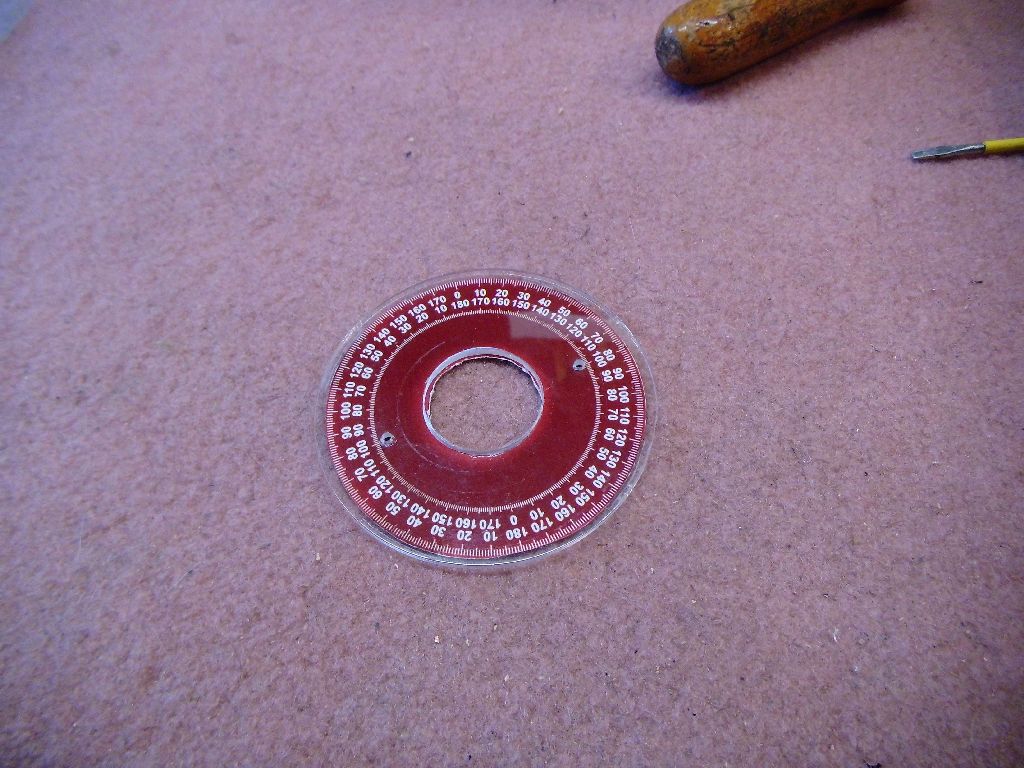

Montagefertige Skale


Goldfarbe: Die Beschriftung  kann einfarbig in einem Goldton ausgeführt werden, oder es kann
ein Farbverlauf (Vorlage im Grafikprogramm) gewählt werden, der die Lichtreflektion von Gold imitiert.

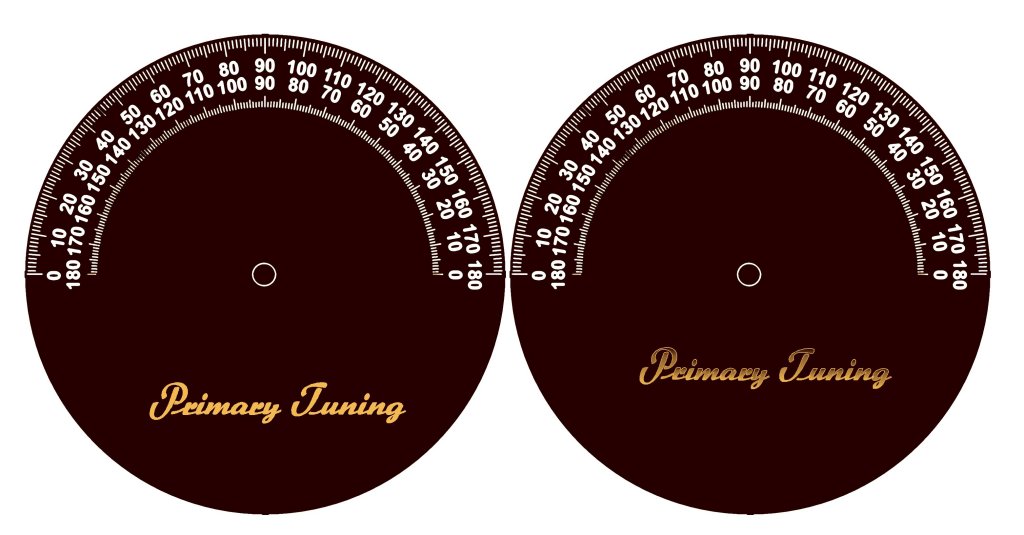

Vergleich Beschriftung einfarbig- Verlauf

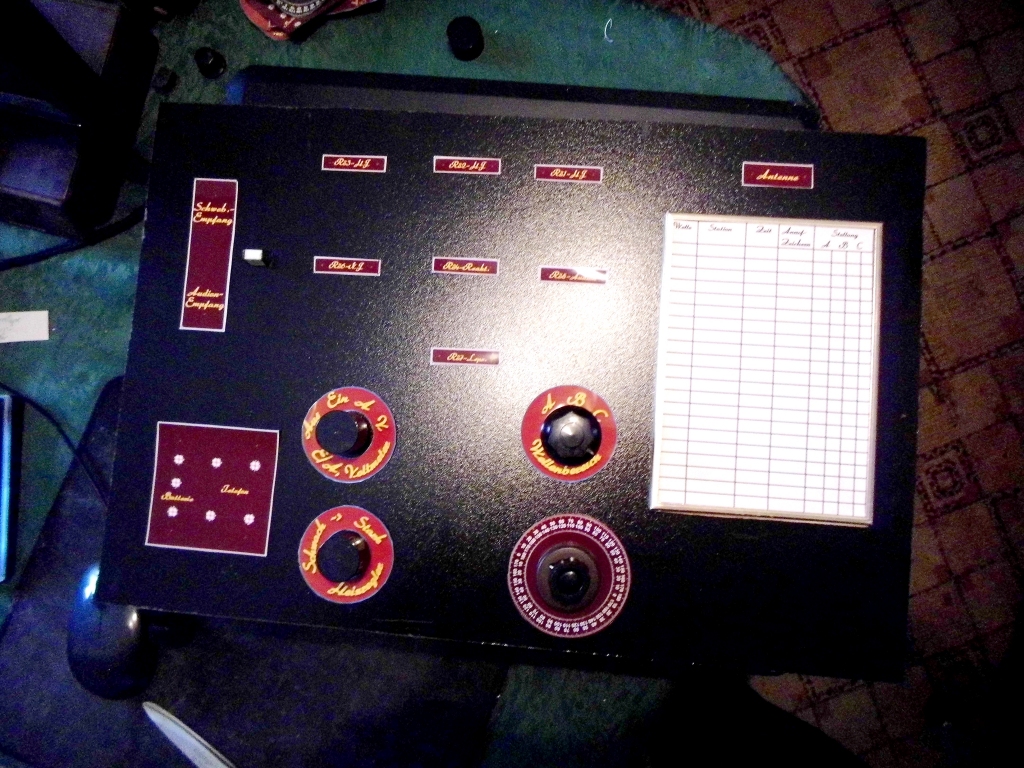

Nach dem Ausdrucken habe ich die Beschriftungen ausgeschnitten, mit etwa passenden Knöpfen und einem gewöhnlichen Bilderrahmen und einem angefertigtem Sender- Notizblatt auf der gesäuberten Frontplatte plaziert.
Der Bilderrahmen hat glücklicherweise oben einen Einschub für ein Blatt, so kann man das Blatt entnehmen, Einträge dazuschreiben, und das Blatt wieder einschieben.

Also... mir gefällt's.

.
