Analyse, Größenermittlung

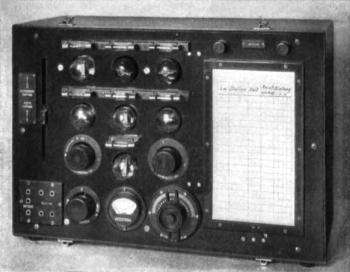

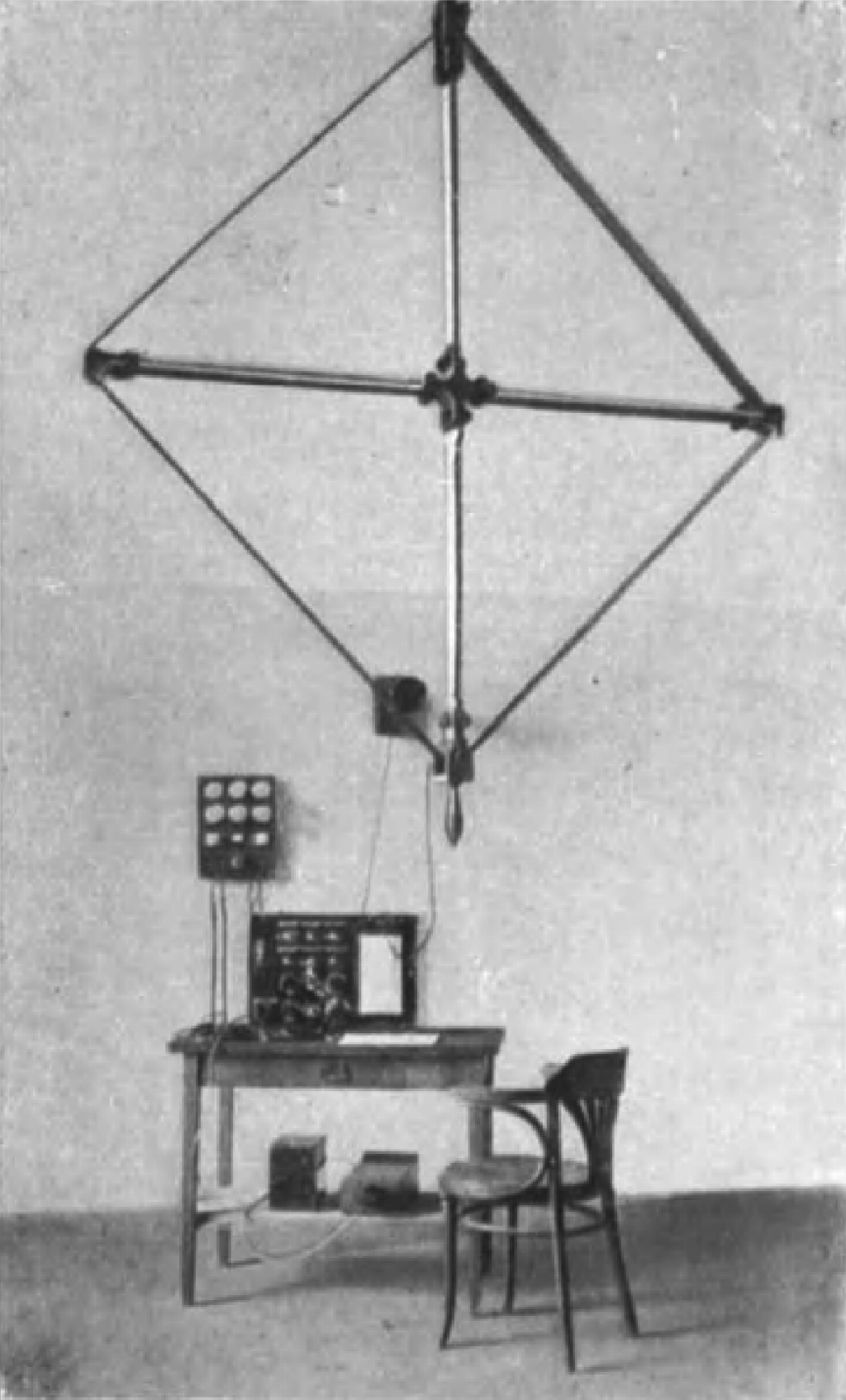

Anhand der Röhren- Durchbrüche auf der Frontplatte und der Stuhlbein- Abstände im letzten Foto ist eine Größenabschätzung möglich, das Gerät dürfte 45- 60 cm breit und 30- 40 cm hoch gewesen sein, das ist schon eine beachtliche Größe. Die Tiefe schätze ich mit 20 - 25 cm ein.

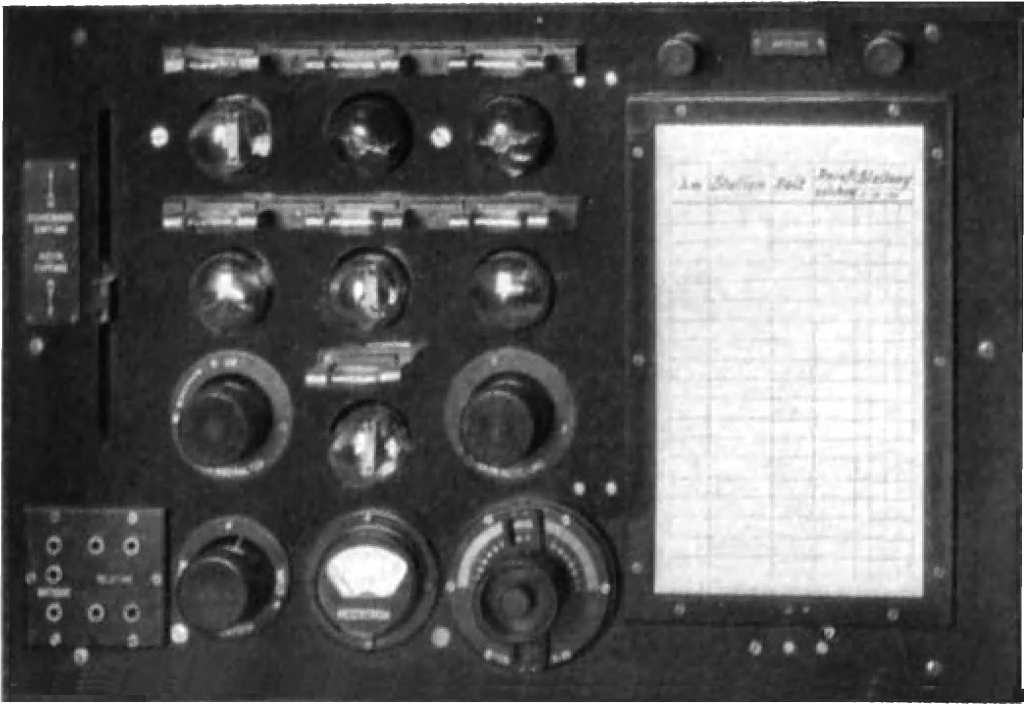

Ich habe das obige Foto mit meinem Bildbearbeitungsprogramm Trapez- entzerrt, um die Maße für die Gestaltung der Frontplatte ermitteln zu können.
Die Entzerrung betrifft nur die Außenkanten- die perspektivische Ansicht der
Frontplatten- Bauteile ändert es nicht.
Die Entzerrung ist aber eine sehr große Hilfe.

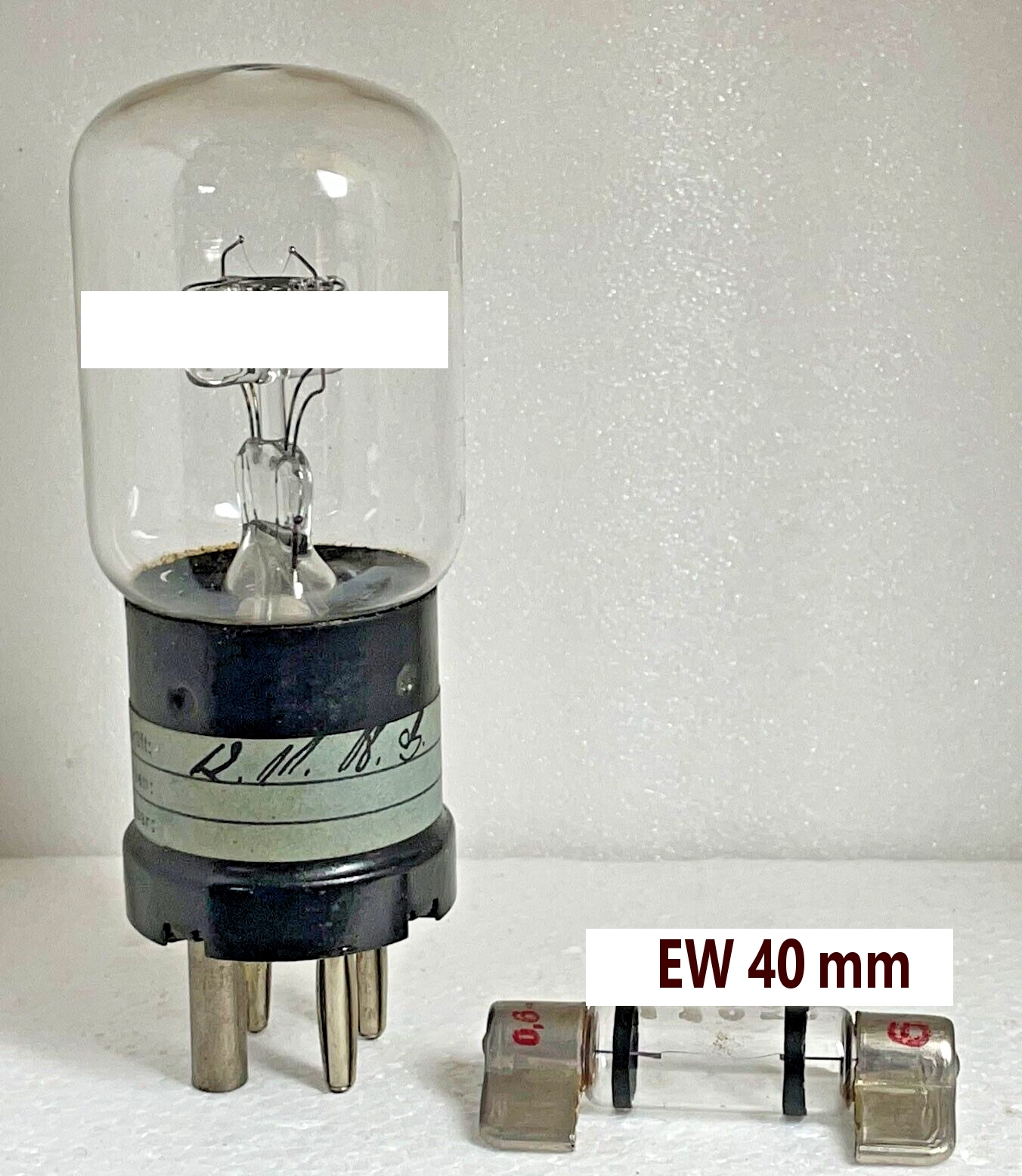

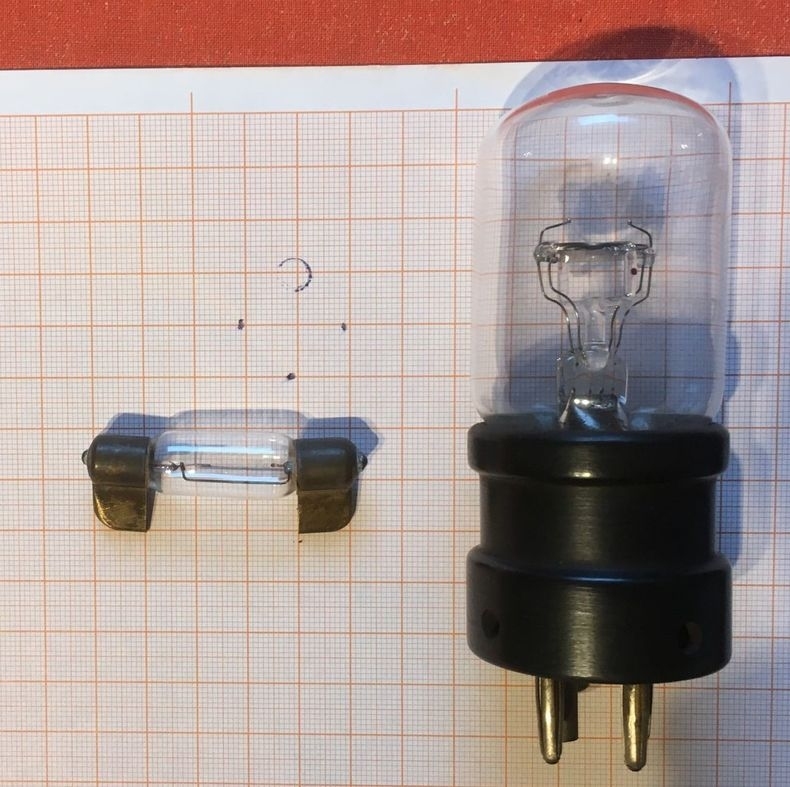

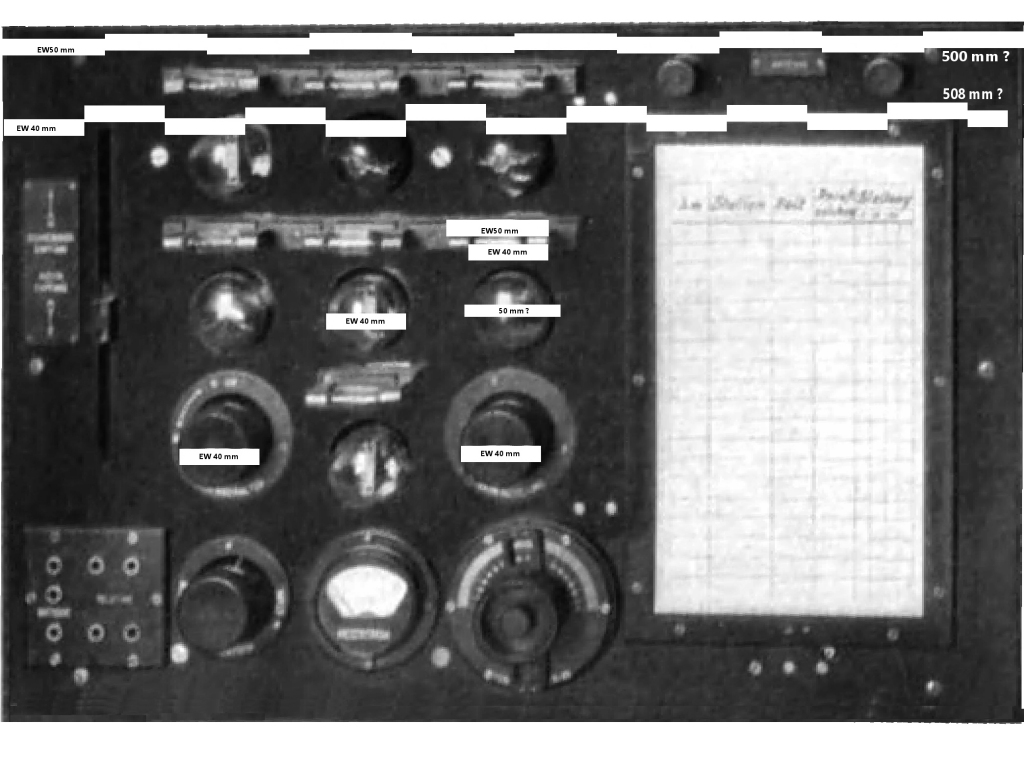

Bauteile mit bekannten Abmessungen zur Größen-Ermittlung

Größen-Ermittlung mittels Bauteile- Größen

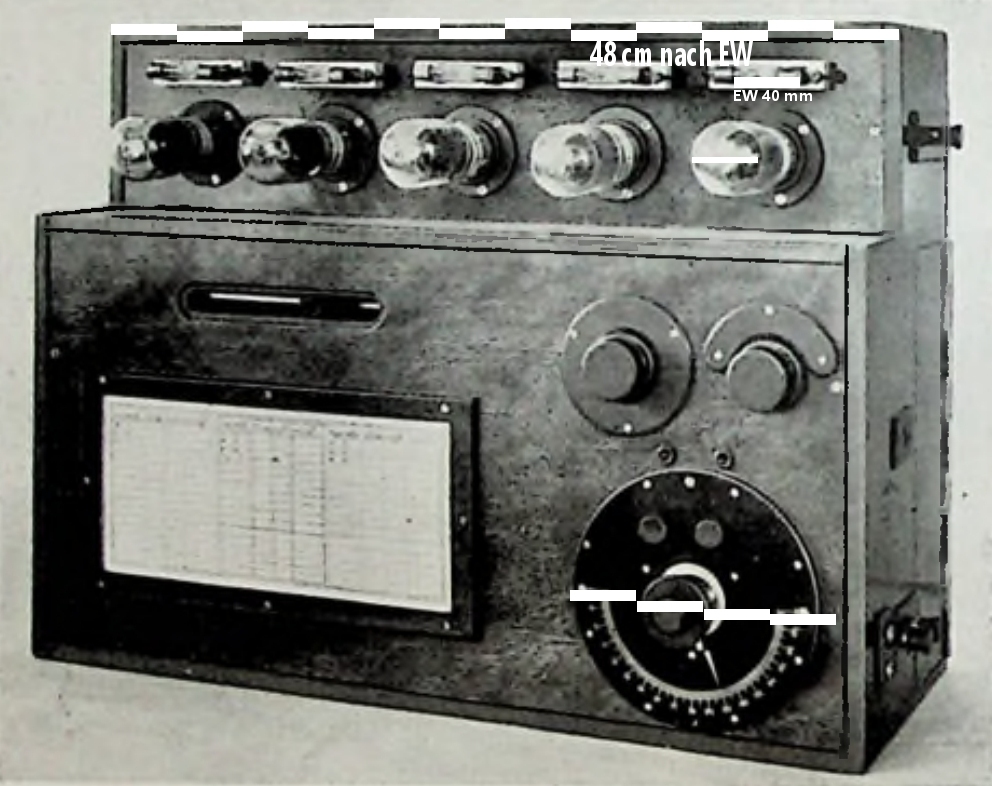

Gerät 1: Größenermittlung anhand Eisenwasserstoffwiderstand, aber nur eine Kontaktseite + Glaskörper = 40 mm

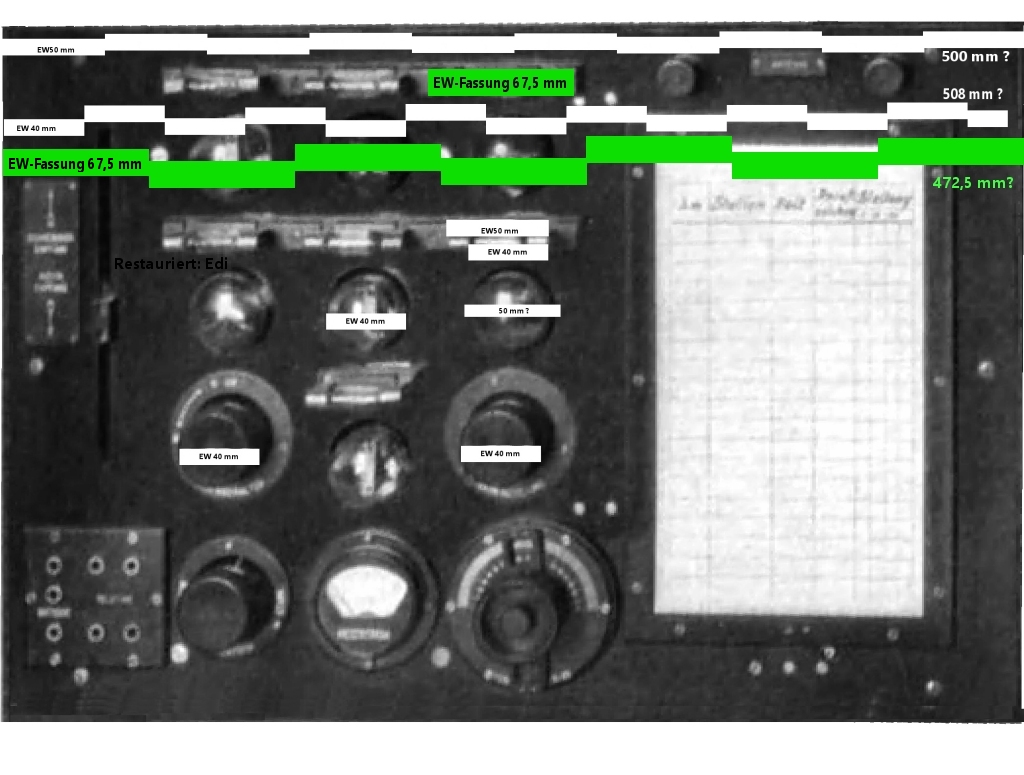

Gerät 2: Größenermittlung anhand Eisenwasserstoffwiderstand, einmal volle Länge, einmal nur eine Kontaktseite + Glaskörper = 40 mm

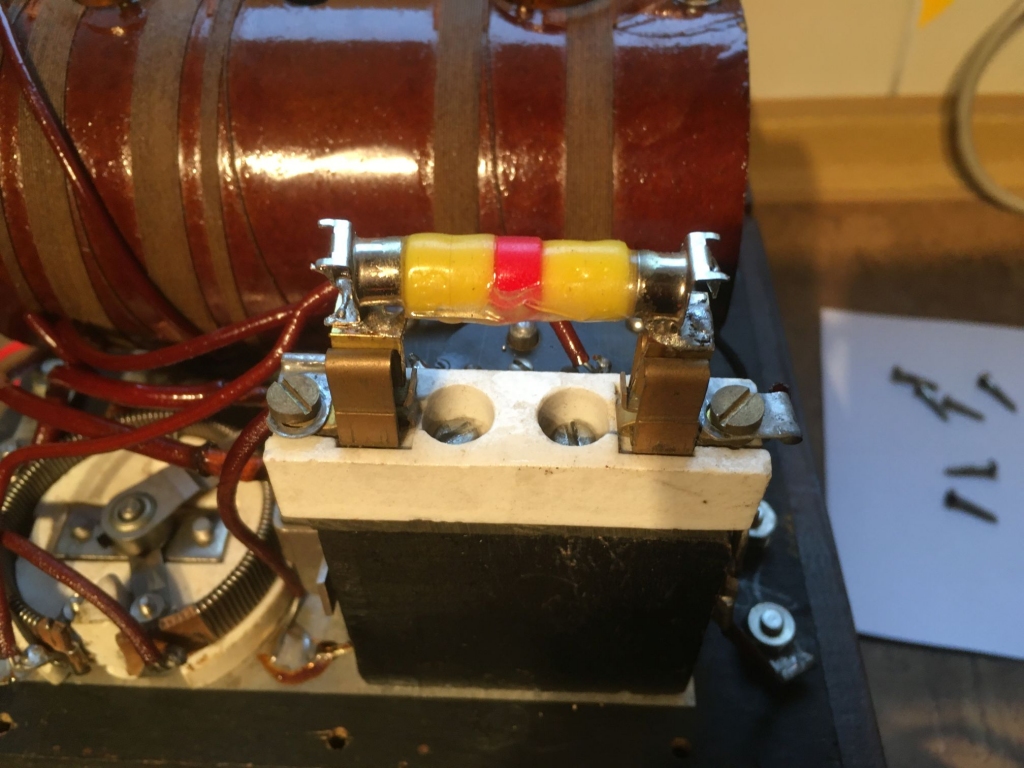

Gerät 2: Größenermittlung anhand Fassung Eisenwasserstoffwiderstand, 67,5 mm

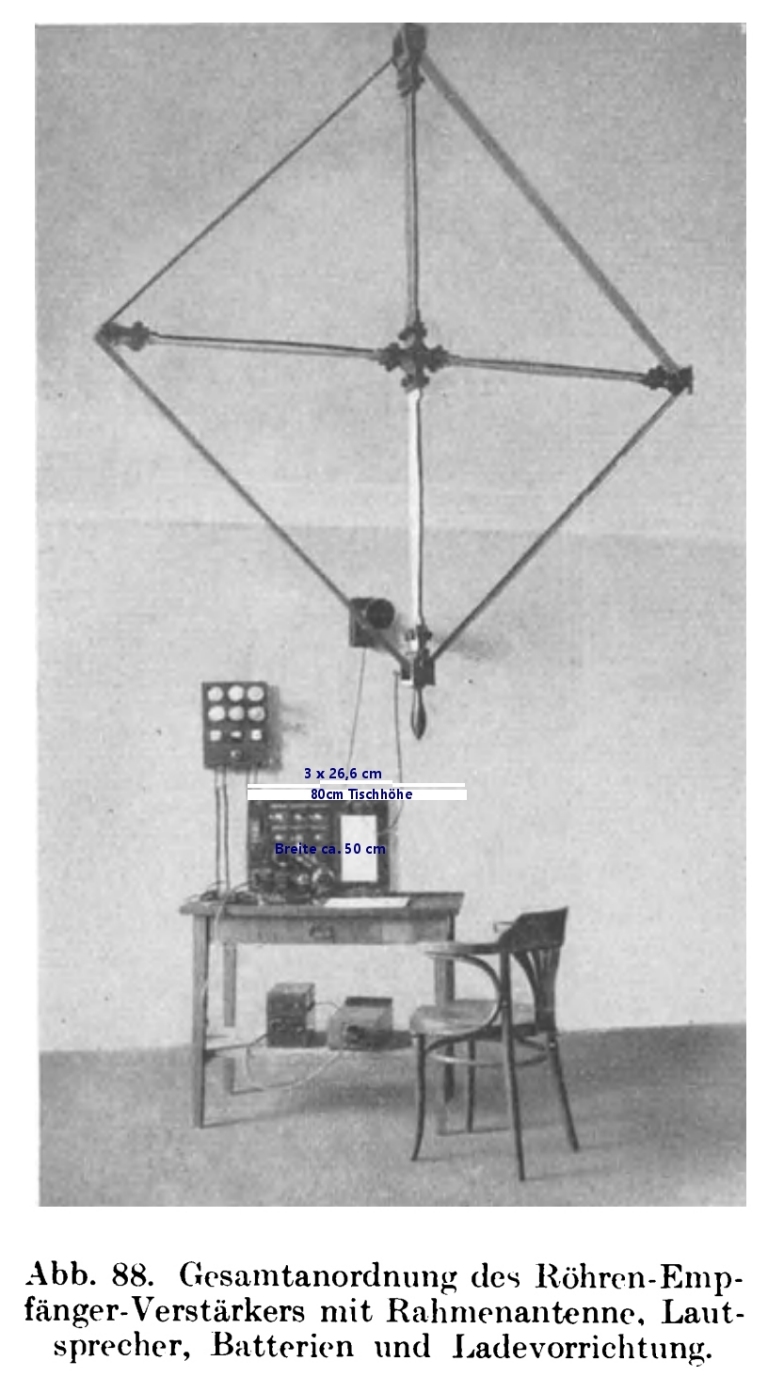

Gerät 2: Größenermittlung anhand des Tischaufbau- Fotos- Vergleichsmaß Tischhöhe, die ich mit 80 cm angenommen habe.

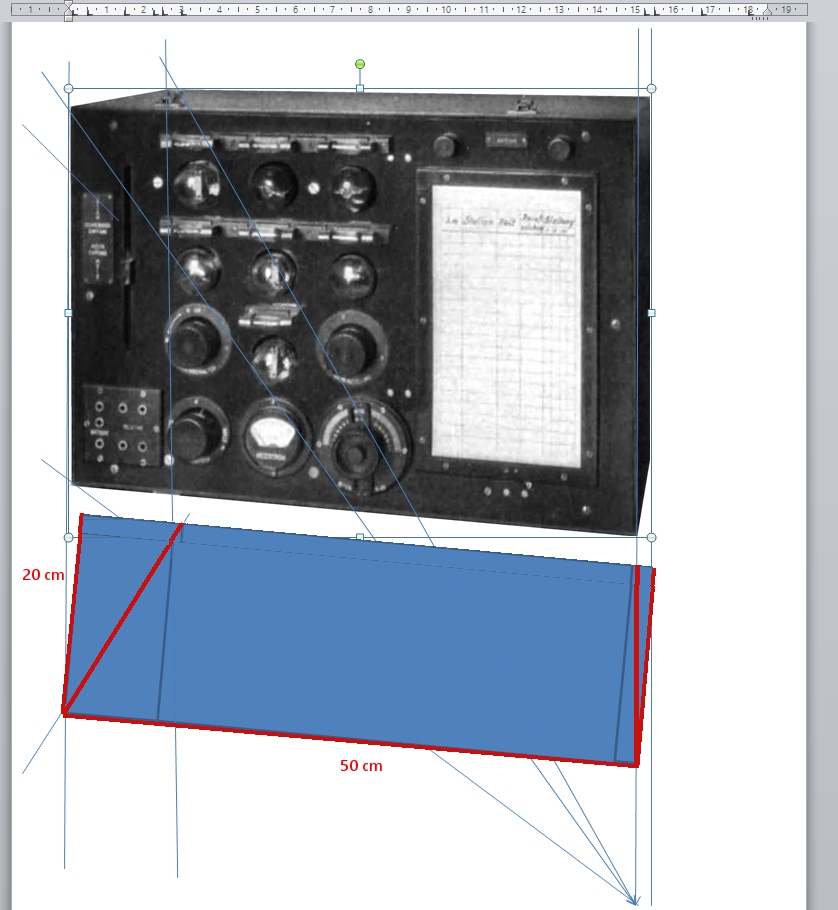

Ermittlung der Tiefe


Nicht einfach: Die Größe aus der perspektivischen Betrachtung zu ermitteln,
die Darstellung ist ja ein unregelmäßiges Trapezoid.
Der Betrachter sieht ja das Gerät aus der Position gegenüber der rechten Vorderkante.
Schaut der Betrachter von oben, sieht er... ein Rechteck.

Ich habe das Foto einfach im Maßstab 10:1 in WORD eingestellt, ein Hilfskonstrukt erstellt, das auf dem Bildschirm 1:1 dargestellt, und...
...mit dem Lineal gemessen.
Etwa 20 cm, das ist plausibel, und absolut ok.

Ergebnis

Nach den durchgeführten Vergleichen entschied ich mich für eine Gerätegröße von 50 cm Breite, 33,5 cm Höhe und 22,5 cm Tiefe, wegen des recht langen Drehkos nehme ich bei der Tiefe lieber einige cm mehr.

.
