Ähnliche Geräte, 1921

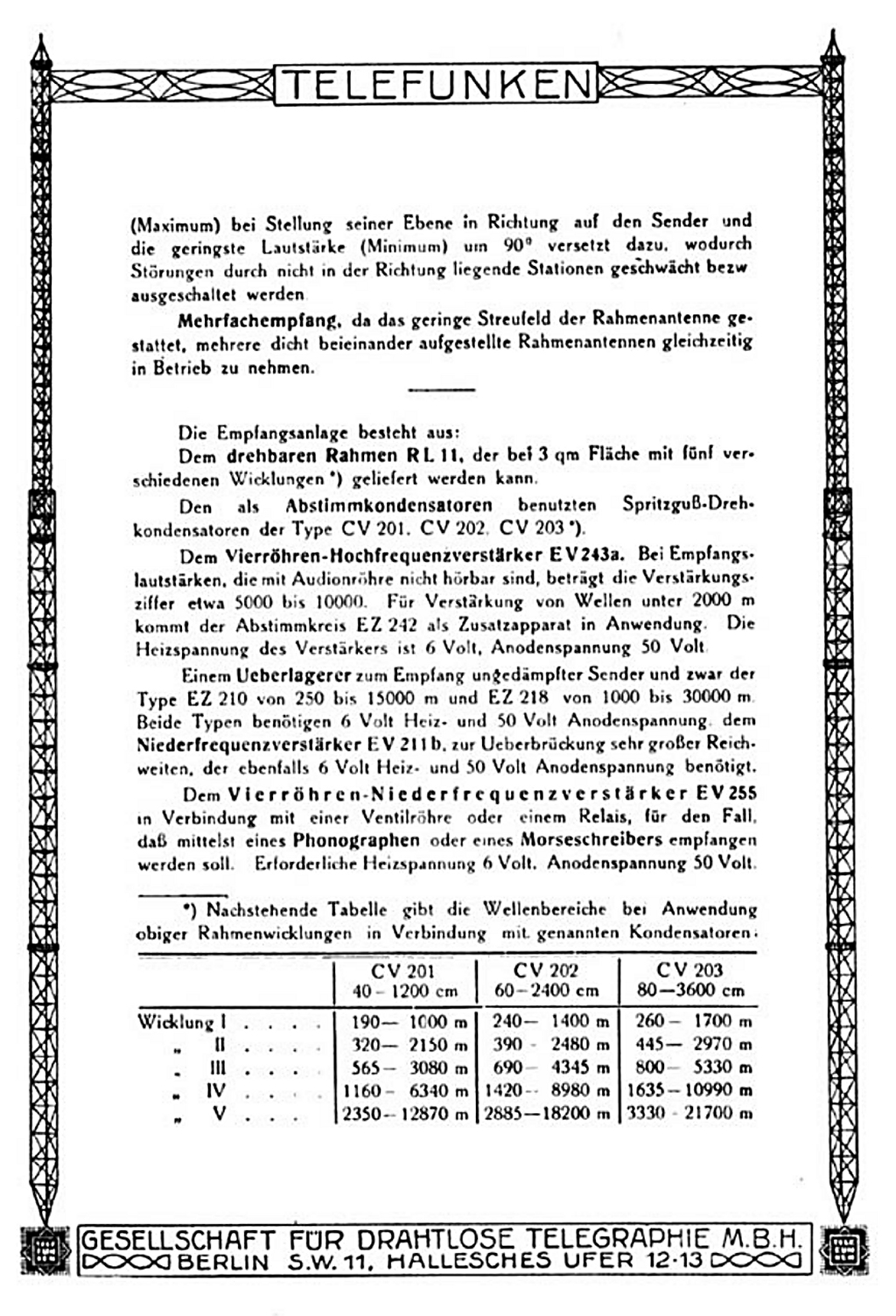

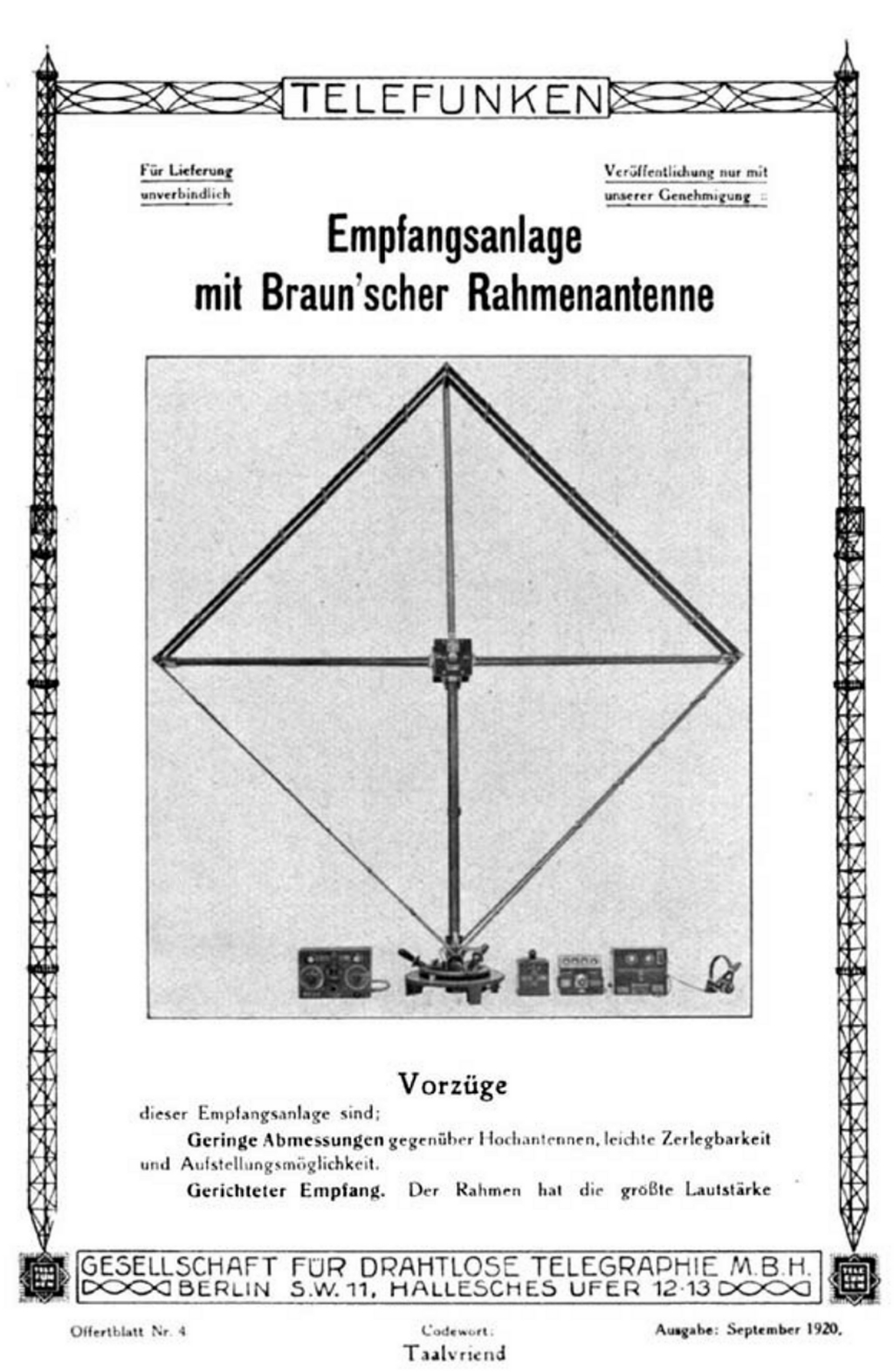

In der "Telefunken- Zeitschrift" von Mai/ Juni 1921 findet sich ein ähnliches Gerät, sogar mit Beschreibung.
Hier sind es jedoch Einzelkomponenten, die auf einem Tisch aufgebaut, doch schon einen ziemlichen "Drahtverhau" und recht viel Platz benötigen.

Beachtlich ist der weite Empfangsfrequenzbereich, der jedoch nur durch verschiedene Rahmenantennen und Drehkondensatoren ermöglicht wurde, Empfang war damit bis von Längstwelle 13,8 Khz bis zum oberen Ende der Mittelwelle, etwa 1550 kHz, möglich.
Ein Frequenzbereichswechsel benötigte allerdings andere Komponenten, so das der Aufbau "umgedrahtet" werden mußte.

So ein Gerät war nicht für die Ausstattung der guten Wohnstube gedacht- es war ein Gerät für kommerzielle Verwendung.

Dennoch war mit der Nutzung aller Möglichkeiten und Verstärker- Baugruppen ein sehr leistungsfähiger Empfangsaufbau möglich,

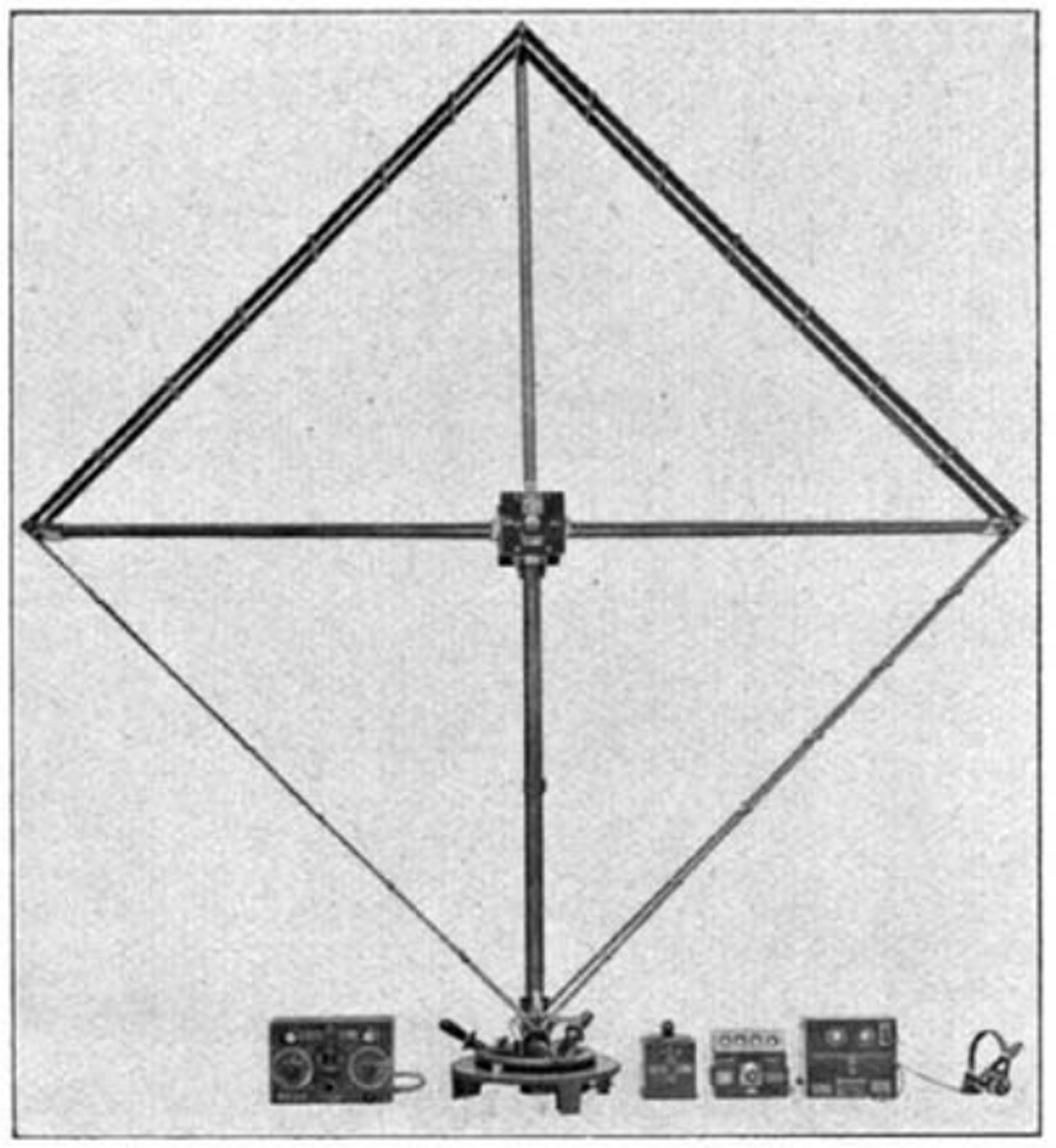

Ein Aufbau aus Rahmenantenne und Empfangsanlage aus 4 Hochfrequenz- Stufen inkl. Audion, 2 Niederfrequenz-Verstärkerstufen, ein Überlagerer für tonlose Telegraphie mit 2 Stufen und ein Langwellen- Zusatz, der das Gerät zum Zweikreiser machte, waren ein sehr hoher Aufwand, vergleichbar mit besseren Superhet- Empfängern späterer Jahrzehnte.

Trotz Geradeausempfänger- Konzeption braucht sich dieses Gerät bis heute ganz sicher nicht verstecken.

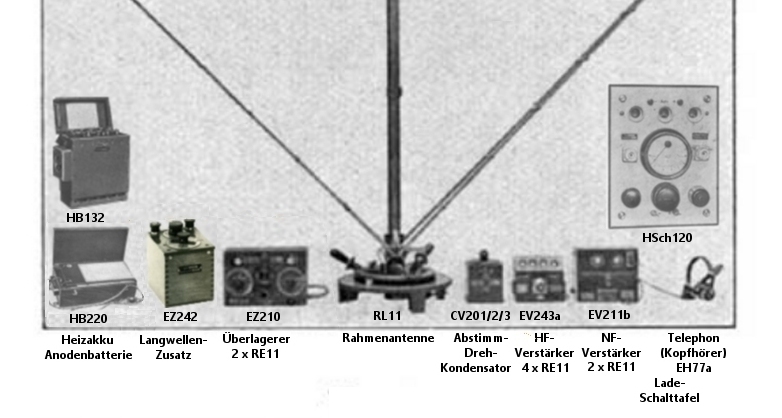

Ich habe eine Fotomontage aus den Bildern der Komponenten erstellt. Dazu kommt vielleicht noch ein Telegraphen- Morseschreiber.
Der Aufbau aus Einzelgeräten war gewaltig, füllte sicher einen Arbeitstisch.

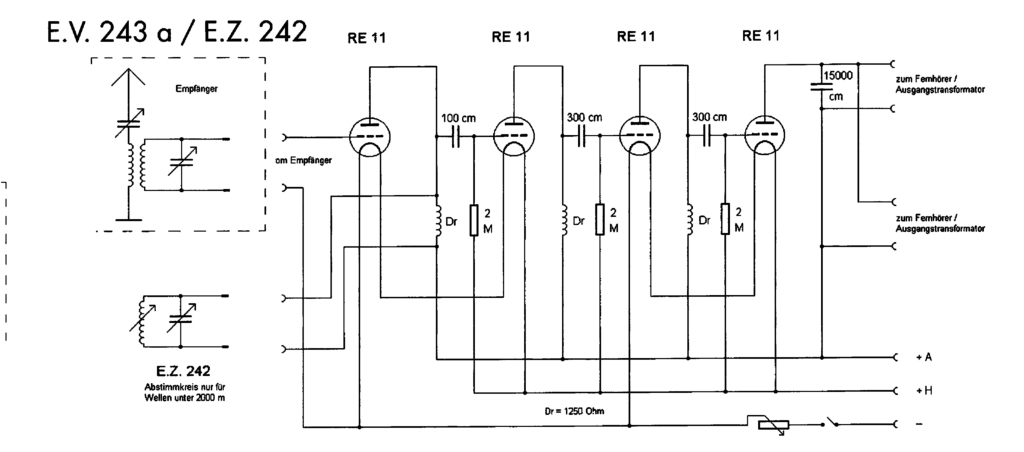

Der Schaltplan verrät: Ein 3- stufiger HF- Verstärker + Audion.
Keine Rückkopplung,
(Die Möglichkeit einer Rückkopplung bestünde jedoch über den Anschluß Anode der Audion- Röhre.)

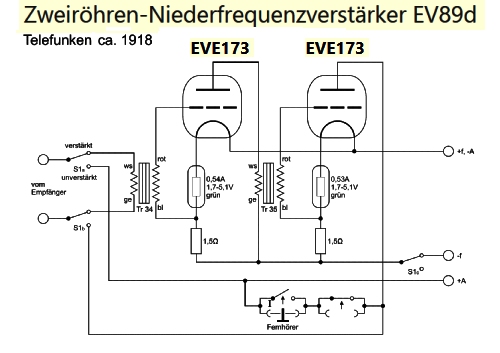

Den Schaltplan vom EV211b konnte ich nicht finden, hier der EV89b:

.
